مواضيع عامة في الفيزياء| أمثلة على تكوين أنابيب الكربون النانوية |
 487
 03:15 مساءً
التاريخ: 2023-07-27 |
المؤلف : أ.د. محمود محمد سليم صالح
الكتاب أو المصدر : تقنية النانو وعصر علمي جديد
الجزء والصفحة : ص116–119|
أقرأ أيضاً
التاريخ: 14-2-2022
1311
التاريخ: 17-2-2022
1496
التاريخ: 2023-07-23
1075
التاريخ: 2023-02-07
800
|

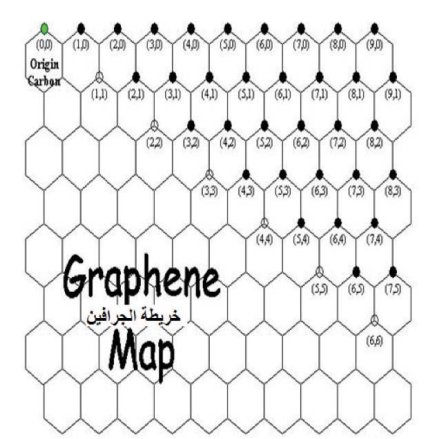

الشكل رقم (26) مثال للوح من الجرافيت مع ملاحظة كيفية احتواء ذرات الكربون على أرقام تشير إلى وضعها داخل لوح الجرافيت.
شكل رقم (26) ذرات الكربون محتوية على أرقام تشير إلى وضعها داخل لوح جرافيت (45).

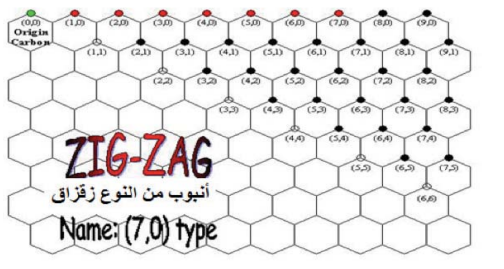

الشكل رقم (27) مثال لطي لوح من الجرافيت مكوّناً أنبوب كربون نانوي من النوع المتعرج. فبقطع الخطوط السوداء حول أحرف السداسيات نحصل في النهاية على أنبوب كربون نانوي من النوع المتعرج.

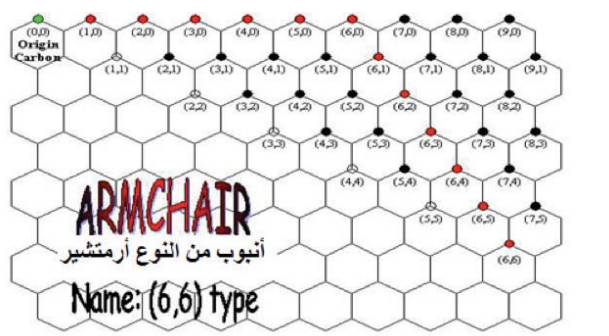

والشكل رقم (28) مثال لطي لوح من الجرافيت مكوّناً أنبوب كربون نانوي من نوع كتف الكرسي. وبالخطوات السابقة نفسها، سنحصل على الأنبوب النانوي.
شكل رقم (27) أنبوب كربون نانوي من نوع الزقزاق ناتج عن طيّ لوح من الجرافيت (45).
شكل رقم (28) أنبوب كربون نانوي من نوع كتف الكرسي ناتج عن طي لوح من الجرافيت (45).

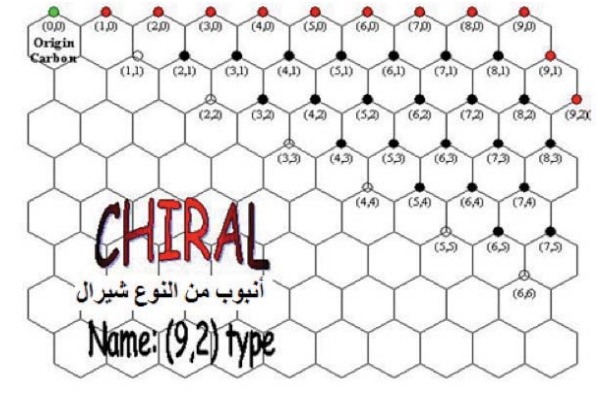

الشكل رقم (29) مثال لطي لوح من الجرافيت مكوّناً أنبوب كربون نانوي من نوع كايرل (45). وبالخطوات السابقة نفسها، سنحصل على الأنبوب النانوي.

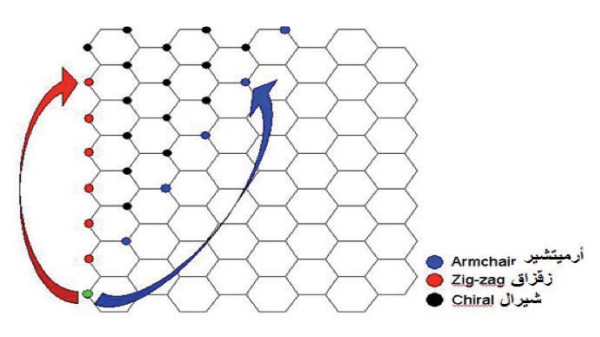

والشكل رقم (30) يوضّح كيفية طيّ لوح من الجرافيت مكوّناً أنبوب كربون نانوي في الحالات الثلاث.
شكل رقم (29) أنبوب كربون نانوي من نوع شيرال ناتج عن طي لوح من الجرافيت (45)
شكل رقم (30) مخطط توضيحي لكيفية تكوين أنبوب كربون نانوي في الحالات الثلاث (45).
____________________________________________
هوامش
(45) Adler; Hashibon, A.; Schreiber, N. ; Sorkin, A.; Sorkin, S. and Wagner, G. Visualization of MD and MC Simulation for Atomistic Modeling. Computer Physics Communication, 147, 665-9.
|
|
|
|
