تأثير الملدنات (الملينات) : Plasticizers على Tg

أن الملدنات سوائل ذات درجات غليان مرتفعة نسبياً تضاف إلى البوليمرات بغية خفض درجة انتقالها الزجاجية وزيادة الصفات المطاطية في البوليمر. ولها تأثير تكنولوجي آخر وهو قابليتها على خفض لزوجة منصهر البوليمر. ان الخاصية الاخيرة مهمة جداً عند تصنيع البوليمرات إذ يسهل حقن المنصهر إلى القالب او يسهل بثقة (extrusion). وبذلك يمكن تصنيع البوليمر عند درجات حرارة منخفضة. ويجب ان تكون المواد الملدنة غير متطايرة وتتراوح درجة انتقالها الزجاجية عادة بين (50 – 150 C). أما طبيعة تأثير الملدنات على T_g فيماثل تأثير البلمرة المشتركة، إلا ان الملدنات اكثر تأثيراً على T_g من البلمرة المشتركة . غير ان للبلمرة المشتركة تأثير اكبر على خفض درجة انصهار البوليمر البلورية (T_m) من الملدنات.

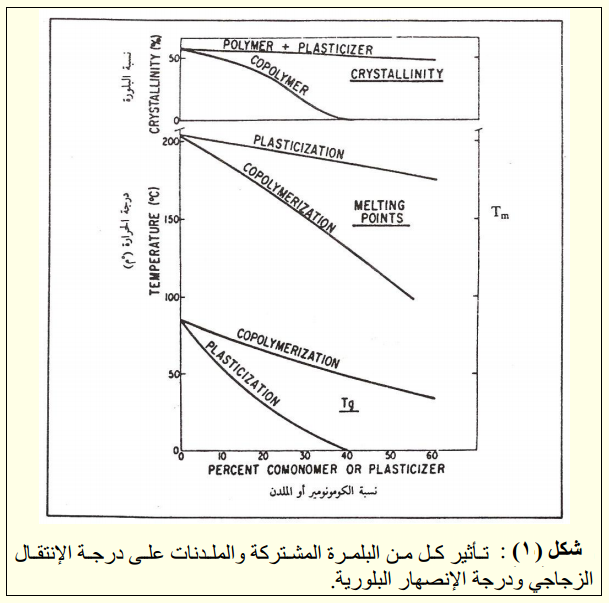

ويوضح الشكل (1) تأثير كل من الملدنات والبلمرة المشتركة على كل من T_g و T_m للبوليمرات بشكل عام.

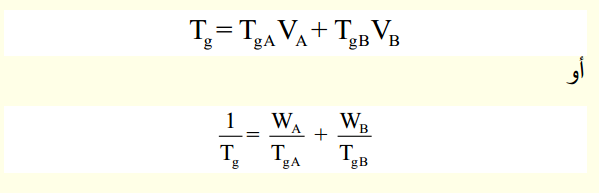

تعتمد درجة الانتقال الزجاجي للبوليمرات الملدنة على السكر الحجمي (volume fraction) لكلا المكونين (Componets) اي البوليمر والملدن، يمكن التعبير عن العلاقة بين تركب البوليمر الملدن و T_g كما يلي:

حيث أن:

T_gA : درجة الانتقال الزجاجي للبوليمر غير الملدن.

T_gB : درجة الانتقال الزجاجي للبوليمر الملدن

V_A الكسر الحجمي للبوليمر غير الملدن.

V_B : الكسر الحجمي للبوليمر الملدن.

W_A : الكسر الوزن للبوليمر غير الملدن.

W_B : الكسر البوليمر الملدن.

مواضيع ذات صلة

تقدير الكتل المولارية من إتزان الترسب

الأسموزية والديلزة Osmosis and dialysis

الحجم والشكل

الوزن الجزيئي للبوليمرات

البوليمرات المؤلفة من سلاسل رئيسة لا عضوية

البوليمرات ذات مجموعة الروابط الإقترانية

تصنيف مركبات الجزيئات الضخمة ذات السلاسل اللامتجانسة

تصنيف مركبات الجزيئات الضخمة الحاوية على سلاسل كربونية

تصنيف وتسمية مركبات الجزيئات الضخمة

الشكل الهندسي للبوليمر

البوليمرات المشتركة

البوليمرات المنتظمة فراغياً
