البلورة بواسطة الإحماء عند درجات حرارية أقل من درجة انصهار البوليمر

Crystallisation by annealing

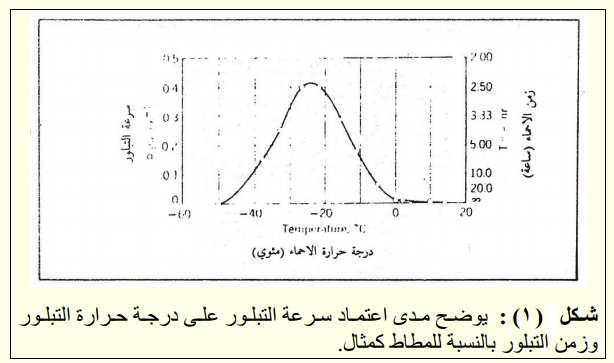

ان تسخين البوليمر عند درجات حرارية مرتفعة تزيد من قابلية السلاسل البوليمرية على الحركة، وبالنتيجة تزيد من قابليتها على التبلور . وعليه، تستخدم هذه الطريقة لزيادة درجة تبلور البوليمرات . أن زيادة نسبة التبلور بهذه الطريقة تعتمد على زمن الإحماء (annealing time) (لاحظ الشكل 1) ودرجة حرارة الإحماء).

فلكل بوليمر درجة حرارة إحماء يتبلور عندها البوليمر بسرعة اكبر نسبياً. إن معدل الزيادة في درجة التبلور تكون عالية في البداية ثم تقل تدريجياً بمرور الزمن. يحدث تبلور البوليمرات بشكل عام عبر مراحل متعددة تبدأ بمرحلة تكوين النويات (Nucleation) وهذه بدورها تنمو لتكون تراكيب بلورية بهيئة اقراص صغيرة (spherulite) واخيراً تتراصف الاقراص البلورية بهيئة صفائح متراصة (lamellae). ويبين الشكل (2) نماذج من هذه التراكيب البلورية في البوليمرات.

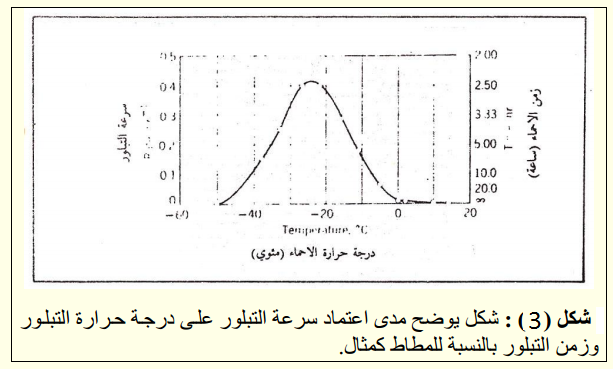

تستخدم هذه الطريقة في زيادة درجة تبلور بعض البوليمرات المكونة للألياف الصناعية كالنايلون والبولي استرات وذلك بتسخينها عند ودرجة حرارة الإحماء المناسبة التي تقع عادة بين درجة الانتقال الزجاجي وبين درجة انصهار البوليمر البلورية. ويبين الشكل (3) كيفية تغير سرعة التبلور مع درجة حرارة الإحماء. فإن سرعة التبلور تكون بطيئة عند الدرجات الحرارية المنخفضة نسبياً وذلك لتقيد حركة السلاسل البوليمرية، إلا أنها تزداد تدريجياً إلى ان تبلغ ذروتها ثم تبدأ سرعة التبلور بالإنخفاض عند اقتراب درجة حرارة الإحماء من درجة انصهار البوليمر لأن ذلك يؤدي إلى انصهار التراكيب البلورية الصغيرة التي تسلك عادة كنويات لتكوين التراكيب البلورية الكبيرة.

مواضيع ذات صلة

تقدير الكتل المولارية من إتزان الترسب

الأسموزية والديلزة Osmosis and dialysis

الحجم والشكل

الوزن الجزيئي للبوليمرات

البوليمرات المؤلفة من سلاسل رئيسة لا عضوية

البوليمرات ذات مجموعة الروابط الإقترانية

تصنيف مركبات الجزيئات الضخمة ذات السلاسل اللامتجانسة

تصنيف مركبات الجزيئات الضخمة الحاوية على سلاسل كربونية

تصنيف وتسمية مركبات الجزيئات الضخمة

الشكل الهندسي للبوليمر

البوليمرات المشتركة

البوليمرات المنتظمة فراغياً
