Water stop
المؤلف:
وزارة الاعمار والاسكان (الهيئة العامة للمباني ) + وزارة التخطيط (الجهاز المركزي للتقييس والسيطرة النوعية )
المصدر:
المواصفات الفنية للأعمال المدنية (مدونة بناء عراقية )
الجزء والصفحة:
ص 19 – 20 الباب الثامن – الوقاية من الرطوبة واحكام المفاصل
2023-07-25
1521
+
-
20
8-2/8 مواد الاحكام المصنوعة من البولي فينيل كلوريد المرن Water stop :
وهي صفائح مصنوعة من البولي فينيل المرن والتي تستعمل لأحكام الفواصل في الابنية والتي يتوقع ان تكون الحركة فيها أكثر من 15 ملم . تكون الصفائح خالية من الشقوق والنتوءات والفقاعات الهوائية والثقوب والعيوب الاخرى التي تؤثر على ادائها عند فحصها بالعين المجردة .
8-2/8/1 الانواع :
تصنع هذه المواد عادة على شكلين ، اما صفائح مسطحة او مموجة ويمكن الاتفاق على اشكال اخرى .
8-2/8/2 الابعاد :
تكون ابعاد مواد الاحكام من البولي فينيل كما في الجدول رقم ( 8-7 ) :

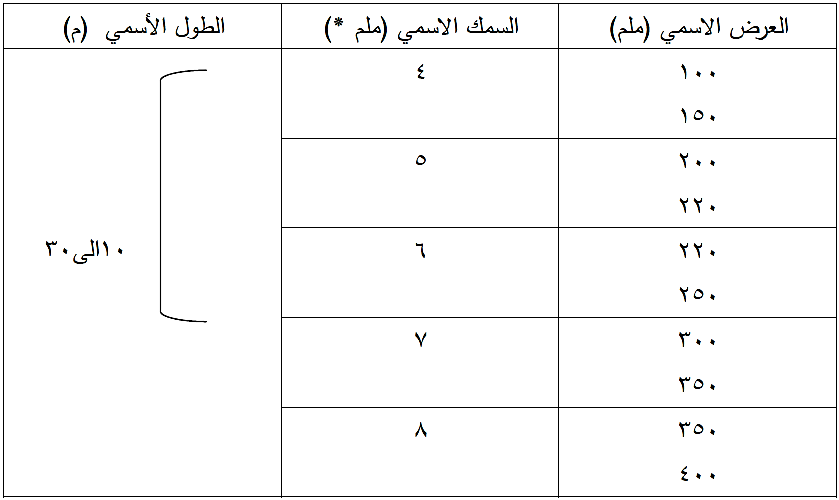

جدول رقم ( 8-7 )
ابعاد مواد احكام ( موانع تسرب الماء )
* السمك للصفائح | المسطحة المسافة هي بين السطحين المتوازيين لها . وبالنسبة للصحائف المتعرجة هي المسافة بين السطحين المتقابلين للصحيفة في اخف منطقة .
8-2/8/3 تفاوت الابعاد :
يكون التفاوت بالأبعاد كما في الجدول رقم ( 8-8 ) :
جدول رقم (8-8)
تفاوت الابعاد لمواد احكام (موانع) تسرب الماء
8-2/8/4 المواصفات :
تطابق خواص مواد احكام البناء المتطلبات الواردة في المواصفة القياسية العراقية ( رقم 3366 ) وكما مبين في الجدول رقم ( 8-9 ) .
8-2/8/5 النماذج :
1- يتم اختيار نموذج واحد لكل سمك ولكل ارسالية لا تزيد عن 100م2 .
2- يؤخذ نموذج من الحشوة للفحص بحيث يكفي لإجراء الفحص على خمسة عينات ابعاد كل منها 115 ملم ×115 ملم .
8-2/8/6 الفحوص :
تجري الفحوص بموجب المواصفة القياسية العراقية المبينة في الجدول رقم ( 8-9 ) لكل نوع من انواع الفحوص .

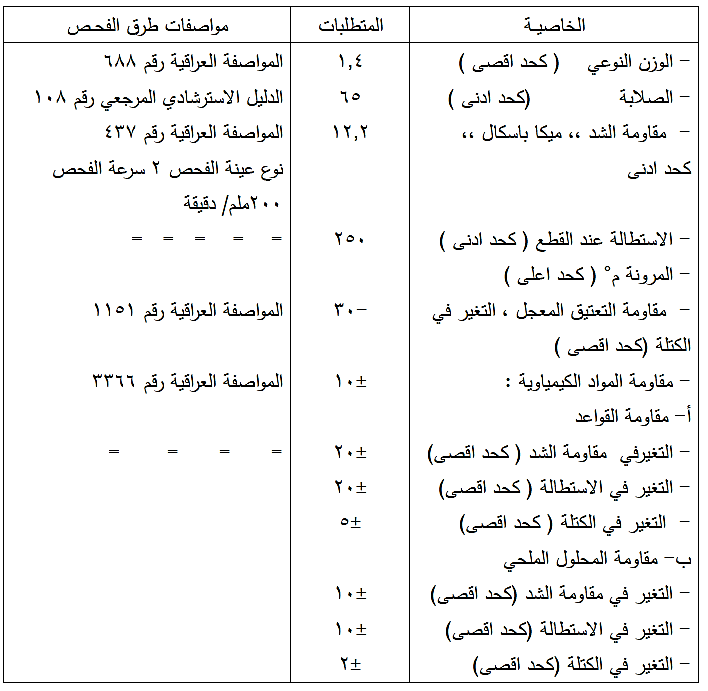

جدول رقم (8-9)
خواص مواد احكام البناء المصنوعة من البولي فينيل المرن
ميكا باسكال = 10.2 كغم / م 2
