14-2/3   مرايا الزجاج المفضض :

تتكون المرايا من زجاج مصقول أو معوم مطلي بالفضة على احد سطحيه وتحمى طبقة الفضة بطبقة من النحاس وتغطى بطلاء مناسب لحمايتها من المؤثرات الخارجية .

14-2/3/1   زجاج المرايا :

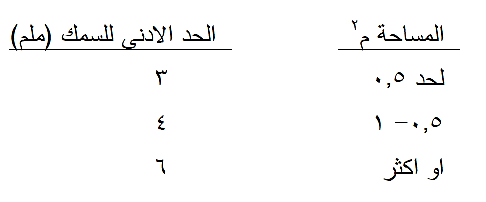

يكون الزجاج المصقول او المعوم للمرايا مطابقا لمتطلبات المواصفة القياسية العراقية رقم (1318) الخاصة بالزجاج المسطح ويراعى ان يكون سمك الزجاج كما يأتي : -

14-2/3/2   التفضيض :

أ- يتألف الطلاء من الفضة المرسبة من العيوب أو الشوائب في سطح الانعكاس كانتفاخ او اية بقع أخرى وكذلك يكون خاليا من الضباب او اية عيوب ظاهرية اخرى ، ويجب أن يكون هناك التصاق قوي بين الفضة وسطح الزجاج .

لا تقل كمية الفضة المرسبة عن (6.5 مغم/ دسم ² ) عند تعيينها وفق طريقة الفحص الواردة في المواصفة القياسية العراقية رقم (1137) .

ج . تحمى طبقة الفضة من النحاس المترسب عند فحصه وفق طريقة الفحص الواردة في المواصفة القياسية العراقية رقم (1137)

د- يستعمل طلاء واق مناسب كالوارنيش فوق طبقة النحاس لحمايتها من المؤثرات الميكانيكية والجوية والتي تؤدي بمرور الزمن الى تقشر طبقات الفضة والنحاس .

14-2/3/3   المواصفات :

أ- التموجات :

يجب ان تكون المرايا خالية من التموجات .

ب- فحص الرشاش الملحي :

عند اجراء الفحص يجب ان لا يؤدي الى حدوث ثقوب صغيرة أو بقع تعيب انفصال او اي عيوب ظاهرية أخرى في طبقة الفضة .

14-2/3/4   النماذج :

تمثل الدفعة في اي ارسالية جميع المرايا المقطوعة من زجاج مصقول او معوم ذو سمك واحد ومن نفس اللوحة .

النماذج لكل دفعة على حدة للتحقق من مطابقة المرايا لمتطلبات المواصفة القياسية العراقية رقم (1137) وتؤخذ النماذج عشوائيا ويعتمد العدد الواجب اخذه على حجم الدفعة وكما مبين في الجدول رقم (14-7).

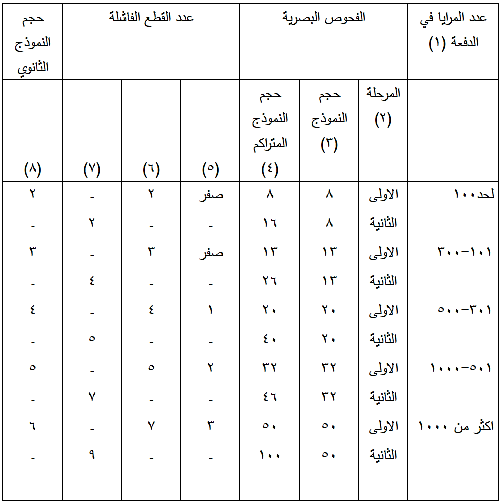

جدول رقم (14-7)

مقياس اخذ النماذج وعدد القطع الفاشلة المسموح بها لمرايا الزجاج المفضض

14-2/3/5   الفحوص :

تجري الفحوص وفق طرق الفحص الواردة في المواصفة القياسية العراقية رقم ( 1137 ) .

14-2/3/6   المطابقة :

14-2/3/6/1   تجري على نماذج المرايا المأخوذة حسب الاعمدة (2) و (3) من الجدول (14-7) الفحوص البصرية المبينة في الفقرة (14-2/3/2/أ) وفحص التموجات وبمرحلتين . تعتبر نماذج المرايا الغير مطابقة لهذه المتطلبات فاشلة تعتبر الدفعة مطابقة للمتطلبات اذا كان عدد النماذج الفاشلة في المرحلة الأولى اقل او مساو للعدد الموجود تحت العمود (5) من الجدول (14-7) وترفض الدفعة بدون اجراء اي فحوص أخرى اذا كان عدد النماذج الفاشلة أكبر أو مساو للعدد الموجود تحت العمود (6) في الجدول (14-7) .

14-2/3/6/2   اذا كان عدد النماذج الفاشلة بين العدد الموجود تحت العمود الموجود (5) و(6) فيؤخذ نموذج ثاني حجمه كما مبين تحت العمود (3) من الجدول (14-7) .

تعتبر الدفعة مطابقة لهذه المتطلبات اذا كان عدد النماذج الفاشلة المتراكمة (أي النماذج الأولى والثانية مدموجة ) اقل من العدد الموجود تحت العمود (7) من الجدول (14-7) فيما عدا ذلك تعتبر الدفعة فاشلة .

14-2/3/6/3   ان الدفعة التي نجحت في الفحوص البصرية تجرى عليها الفحوص الاتلافية الاخرى ، ولهذا الغرض يؤخذ نموذج ثانوي كما مثبت في العمود رقم (8) من الجدول (14-7) ويؤخذ من تلك النماذج المفحوصة تحت الفقرة (14-2/3/6/2) اعلاه , والتي نجحت في الفحص ويخضع كل نموذج ثانوي للفحص المذكور في الفقرات (14-2/3/2) وفحص الرشاش الملحي ، تقطع عينات الفحص بالأبعاد المطلوبة من كل نموذج ثانوي ويعرض للفحوص المذكورة اعلاه .

تعتبر الدفعة مطابقة لمتطلبات هذه الفقرة اذا نجحت جميع عينات النموذج الثانوي في مطابقة جميع الفحوص المذكورة اعلاه .

تعتبر الدفعة مطابقة لمتطلبات هذه المواصفة اذا تحققت الفقرتين (14-2/3/6/2) و (14-2/3/6/3) .
