الزجاج العادي - المواد

المؤلف: وزارة الاعمار والاسكان (الهيئة العامة للمباني ) + وزارة التخطيط (الجهاز المركزي للتقييس والسيطرة النوعية )

المصدر: المواصفات الفنية للأعمال المدنية (مدونة بناء عراقية )

الجزء والصفحة: ص 1 - 5 الباب الرابع عشر – الاعمال الزجاجية

2023-08-24

1011

14-2/1 الزجاج العادي :

14-2/1/1 تعاريف :

أ- الزجاج المسطح العادي :

زجاج مسطح شفاف ناتج بعملية السحب الآلي ويحتوي على بعض التموجات بالرغم من أنه يبدو أملس السطح ومستوي .

ب- الزجاج المعوم :

زجاج شفاف ، سطحاه متوازيان بحيث يعطي رؤيا واضحة غير مشوهة مصنوع بتعويم شريط زجاج ساخن على سائل مسخن ذو كثافة اعلى من كثافة الزجاج .

ج- الزجاج المصقول :

زجاج شفاف ذو سطحين منعمين ومشغولين لجعلهما مستويين ومتوازيين بحيث يمكن تأمين رؤيا واضحة غير مشوهة خلاله .

د- الزجاج المنقوش :

زجاج نصف شفاف يكون احد سطحيه منقوشا بطريقة الضغط على عجينة الزجاج اثناء تشكيله ، وتتوقف درجة الشفافية على نوع الوحدة الزخرفية المنقوشة.

هـ- الزجاج مطفأ اللمعة :

زجاج مسطح عادي او معوم بسطح مطفأ اللمعة او بالمعالجة الكهربائية او الالية ( مثل التجليغ ) بحيث تمنع الرؤيا المباشرة مع السماح بنفاذ جزء من الضوء خلاله ويستعمل في النوافذ وله استعمالات أخرى في الابنية .

14-2/1/2 الانواع :

14-2/1/2/1 النوع الاول : الزجاج المسطح العادي (14-2/1/1- أ)

أ- التصنيف :

تصنف الالواح الزجاجية حسب سمكها ( 2 ملم ، 3 ملم ، 4 ملم ، 5 ملم ، 6 ملم ) .

ب- التفاوتات في السمك والأبعاد :

يسمح بالتفاوتات في السمك والابعاد للزجاج العادي كما في الجدول رقم (14-1 ) .

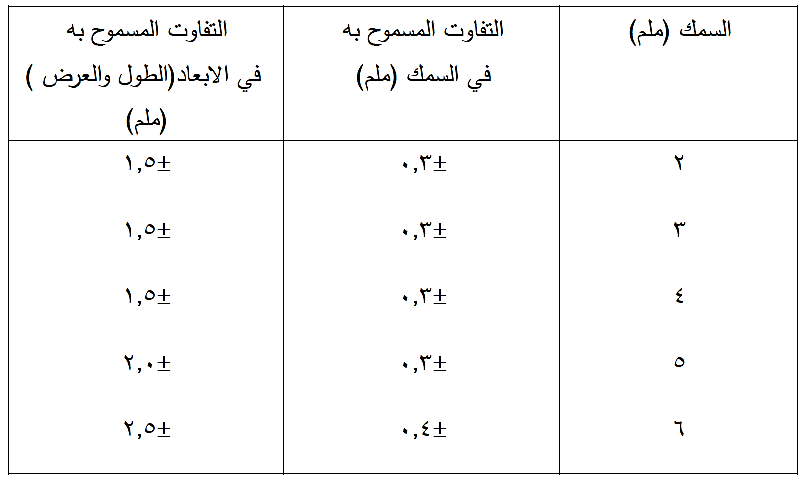

جدول رقم (14-1 )

التفاوت المسموح به بسمك وأبعاد الزجاج العادي

ج- المواصفات :

تطابق خواص الزجاج المسطح العادي المتطلبات الواردة في المواصفة القياسية العراقية رقم ( 1318 ) وتشمل الفقاعات ، الشوائب ، التعرجات ، الخدوش والبقع والتموج والتقوس ( عدم استقراء السطح ) .

14-2/1/2/2 النوع الثاني : الواح الزجاج المعوم والمصقول

(14-2/1/1ب) و (14-2/1/1ج)

أ- التصنيف :

تصنف الواح الزجاج المعوم والمصقول حسب سمكها الى الاصناف الاتية : (3 ملم ، 4 ملم ، 5 ملم ، 6 ملم , 8 ملم ، 10 ملم ، 12 ملم ، 15 ملم ، 19 ملم ) .

ب- التفاوت في السمك والأبعاد :

يسمح بالتفاوت في السمك للزجاج من النوع الثاني كما في الجدول رقم (14-2 ) والطول والعرض كما في الجدول رقم (14-3 ).

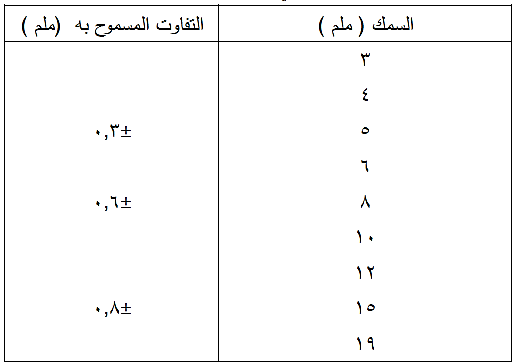

الجدول رقم ( 14 - 2 )

التفاوت المسموح به في سمك الزجاج المعوم والمصقول

جـ- المواصفات :

تطابق خواص الزجاج من النوع الثاني المعوم والمصقول المتطلبات الواردة في المواصفة القياسية العراقية رقم (1318) وتشمل الفقاعات والشوائب وعدم انتظام جسم اللوح الخطوط الشعرية ، التشقق ، التموج ،التقوس .

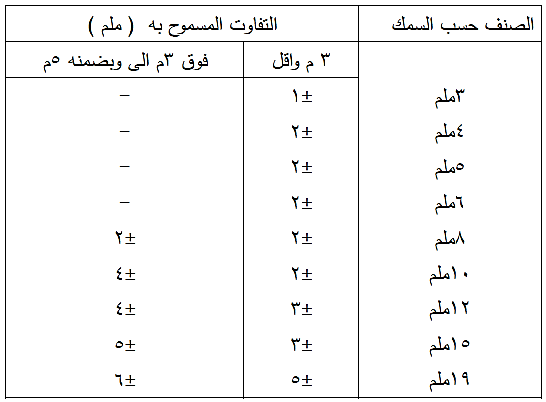

جدول رقم ( 14-3 )

التفاوت المسموح به في الطول والعرض للزجاج المعوم والمصقول

14-2/1/2/3 النوع الثالث : الزجاج المنقوش (14-2/1/1 د )

أ- التصنيف : يصنف الزجاج المنقوش حسب سمكه الى :

2 ملم , 4 ملم , 6 ملم

ب- التفاوت في السمك والابعاد :

1- التفاوت في السمك :

يكون التفاوت المسموح به في السمك كما في الجدول رقم (14-4) .

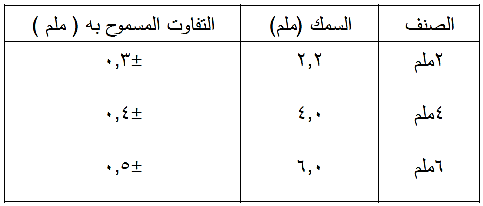

جدول رقم (14-4)

التفاوت المسموح به في سمك الزجاج المنقوش

يعرف السمك على انه القياس من اعلى نقطة للنقشة على الوجه الى الظهر .

2- التفاوت في الطول والعرض .

يكون التفاوت في الطول والعرض كما في الجدول (14-5) .

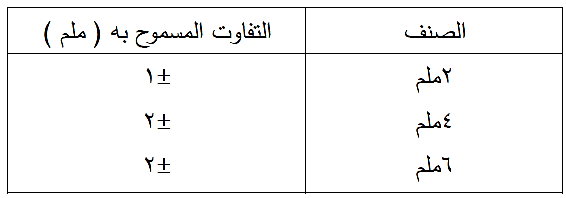

الجدول (14-5)

التفاوت المسموح به في الطول والعرض للزجاج المنقوش

جـ - المواصفات :

يطابق خواص الزجاج المنقوش المتطلبات الواردة في المواصفة القياسية العراقية رقم ( 1318 ) وتشمل عدم احتواء النقشة على عيوب ظاهرة ، الفقاعات الشوائب ، التقوس التثلم الشقوق .

14-2/1/3 النماذج :

تؤخذ النماذج عشوائيا وحسب الاتفاق بين الاطراف المعنية لكافة الانواع المذكورة سابقا .

14-2/1/4 الفحوص :

تفحص النماذج المأخوذة اعلاه وفق طرق الفحص الواردة في المواصفة القياسية العراقية رقم ( 1318 ) .

14-2/1/5 المطابقة :

تعتبر الارسالية مطابقة لمتطلبات المواصفة ومقبولة اذا اجتازت العينات ( حسب كل نوع ) جميع الفحوص .

14-2/1/2/4 النوع الرابع : الزجاج المطفأ اللمعة (14/2/1/1- هـ)

وينتج هذا النوع من الزجاج بإخضاع احد سطحي الزجاج لعملية اطفاء اللمعة باستعمال التجليخ بالرمل أو السفح بالرمل أو الحك بحيث لا يترك أي جزء من السطح يمكن أن تكون الرؤيا من خلاله واضحة نتيجة لعدم تكامل عملية اطفاء اللمعة .

أ- التصنيف :

ويصنف الزجاج مطفأ اللمعة الى :-

1- الزجاج العادي المطفأ اللمعة ( 2 ملم ، 3 ملم ,4 ملم ,5 ملم ,6 ملم )

2- الزجاج المعوم مطفأ اللمعة 5 ملم .

ب- التفاوت في السمك والابعاد

ب- 1 يكون التفاوت المسموح به في السمك والأبعاد للزجاج العادي مطفأ اللمعة كما في الجدول (14-1) من النوع الأول .

ب -2 التفاوت للزجاج المعوم مطفأ اللمعة .

1- التفاوت في السمك :

يكون السمك - 5 ملم والتفاوت ± 0.3 ملم

2- التفاوت في الطول والعرض :

يكون التفاوت في الطول والعرض ± 2 ملم
