14-2/5    الطابوق الزجاجي (Glass Bricks) :

وهو قطع بنائية زجاجية بوجه زجاجي واحد او وجهين زجاجيين المجوفة من الداخل . ينتج الطابوق بأبعاد وأشكال متعددة وقد يكون الوجه مربعاً أو مستطيلاً . يستعمل الطابوق الزجاجي لأغراض معمارية في الزخرفة والإضاءة في المحلات التي يتطلب فيها إنارة طبيعية بدون رؤيا بين الداخل والخارج وبدون استعمال الشبابيك وذلك لمنع الغبار من الدخول كما في بعض معامل الصناعات الدقيقة كالأدوية والإلكترونيات والساعات والأغذية وغيرها . يستعمل كذلك فى الجدران والسقوف التي لا يمكن استعمال شبابيك فيها لاحتمال تكس الزجاج الاعتيادي بسهولة بالاضافة الى حجب الرؤيا مثل جدران وسقوف السراديب وخاصة المجاورة الى أملاك أخرى .

14-2/5/1   مقاسات الطابوق :

تكون ابعاد الطابوق كما في الجدول رقم (14-8) وبتفاوت لا يزيد عن (صفر) و (-3) ملم للطول والعرض على الترتيب ولا يزيد عن 10 ملم للسمك

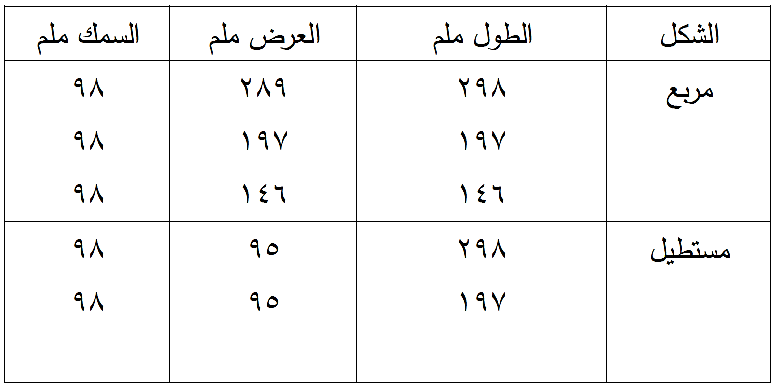

جدول رقم (14-8)

مقاسات الطابوق الزجاجي

14-2/5/2    المواصفات :

تطابق خواص الطابوق الزجاجي المتطلبات الواردة في المواصفة القياسية الهندسية رقم 11307 وتشمل :

أ- الكثافة الظاهرية :

يكون معدل الكثافة الظاهرية للطابوق 160  ±  5 كغم / م³ .

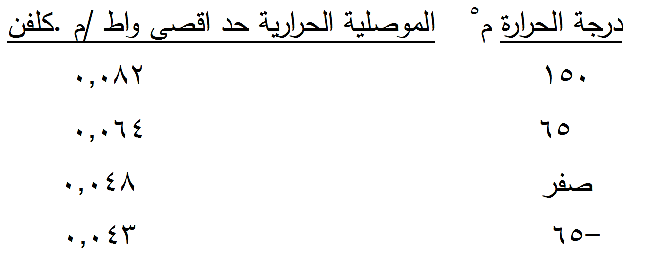

ب الموصلية الحرارية :

معدل الموصلية الحرارية يكون كالاتي :

14-2/5/3   الخواص الفيزياوية :

يصنع هذا الطابوق من الزجاج الخام غير المصفى ، ان افضل هذه الانواع هو النوع الذي يحتوي على وجهين زجاجيين وفي داخله فراغ جزئي والذي يصنع بطبق قطعتين مصنوعتين بطريقة كبس الزجاج المنصهر في قالب تحت ضغط معين ثم تؤخذ وتطبق على بعضها وهي في حالة توهج ثم تترك لتبرد وتكون جاهزة للاستعمال . ان سمك الزجاج في هذا الطابوق هو غالباً ( 8-10 ) ملم . ان الجهات الخارجية المحيطة لوجه الكتلة غالباً ما تعالج بالرمل وهي في حالة التوهج أو اثناء الصب بحيث تكون خشنة نسبياً كي تتماسك مع مواد المونة المستعملة كما وأن الوجه قد يكون صقيلاً أو مضلعاً او مخططاً أو مقسماً الى اشكال هندسية وكذلك الاوجه الداخلية .

أن طريقة انتخاب نوع الطابوق غالباً ما يتوقف على مصدر الضوء وكميته المطلوبة . أن وجه الطابوق غير صالح لامتصاص الصوت وهو رغم امراره للضوء فهو غير شفاف وهو مقاوم للنار وغير ناقل للحرارة وخصوصاً الفارغ منه وقد يعمل بألوان مختلفة ويستعمل حسب الحاجة الفنية لذلك.

14-2/5/4    تركيبه في البناء :

يبنى الطابوق الزجاجي بمونة سمكها حوالي (6 ملم ) مكونة من (1) سمنت نورة (4) رمل او (3) رمل (1) سمنت ويفضل استعمال سمنت ابيض ويستحسن أن تكون ليونة المونة قليلة بحيث لا يمكن للطابوق ان يمتص اي ماء من المونة . ان المسافة التي يمكن عملها من هذا الطابوق لوجه ما بدون اي عضو بنائي افقي او عمودي هي (15 م²) مع طول ضلع لا يتجاوز (6 أمتار) ويجب استعمال مفاصل تمدد في الحافات الملامسة للجدران والاعضاء البنائية الاخرى و يفضل ان تكون من الفلين او اي مادة مشابهة . أن مساحات اكبر في ذلك يجب أن تسلح القيمة فيها بقضبان حديد بقطر قليل (6 - 8 ملم ) طولياً أو عرضياً أو تقسيم المسافة الى اجزاء لا تزيد عن (15 م² ) بأعضاء بنائية افقياً وعمودياً.
