انظمة الوحدات

المؤلف: محمد تقي كامل

المصدر: ميكانيك الموائع

الجزء والصفحة: ص 7 – ص 9

2023-06-04

1208

هنالك اربعة انظمة شائعة الاستعمال سنبينها في الفقرات الاتية

1- نظام (سنتيمتر غرام - ثانية للوحدات)

يرمز له (cgs) وبعد الطول [L] والكتلة [M] والزمن [T] ابعاداً أساسية لهذا النظام ويقاس الطول بالسنتيمتر (cm) والكتلة بالغرام (g) والزمن بالثانية (S) اما وحدة القوة فهي الداين ويعرف بانه القوة التي تؤثر في كتلة (1g) بتعجيل قدره ( cm /s²1) .

2- النظام العالمي للوحدات

يرمز له (SI) ويعد تطويرا لنظام سنتيمتر - غرام - ثانية فأبعاده الاساسية هي الطول [L] والكتلة [M] والزمن [T] ايضاً. ويقاس الطول بالمتر (m) والكتلة بالكيلوغرام (kg) والزمن بالثانية (S) اما وحدة القوة هنا فهي النيوتن ويعرف بانه القوة التي تؤثر في كتلة (1kg) بتعجيل قدره ( m /s²1) .

توضع سوابق مضاعفة أو مصغرة قبل الوحدات مباشرة لتكبيرها أو تصغيرها حسب التطبيق.

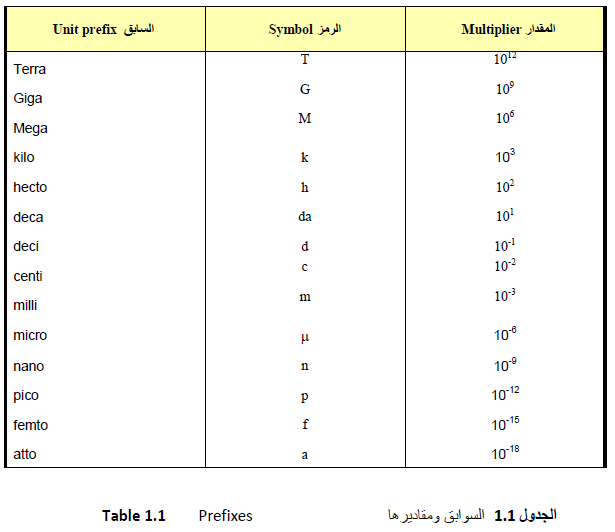

فمثلا يعد المتر وحدة صغيرة لقياس المسافة فيستعمل الكيلومتر ويرمز له (km) وهنا الرمز k سابقا حرف m للدلالة على مضاعفة المتر وفي تطبيق آخر قد يكون المتر وحدة كبيرة فيستعمل الميلليمتر (mm) وحرف m الاول هنا سابقة مصغرة, وتعد الوحدات الجديدة مثل mm و km وحدات مستقلة ويبين الجدول 1.1 السوابق الشائعة ومقاديرها.

3- نظام قدم باوند (ثانية)

يرمز له (fps) ويقاس الطول فيه بالقدم (ft) والكتلة بالباوند (1) الزمن بالثانية (s) . اما القوة فتقاس بالباوندال الذي يمثل مقدار القوة المؤثرة في كتلة باوند واحد بتعجيل قدره

( ft /s²1) . ويميز الباوند هنا بتسميته احيانا باوند كتلة حيث

يرمز له (Ib_m) .

4- النظام الهندسي للوحدات

يعد الطول (L) والزمن [T] والقوة [F] ابعادا أساسية لهذا النظام, اما الوحدات الاساسية فهي القدم (ft) والثانية (s) والباوند قوة (Ib_f) . وتعرف وحدة الباوند قوة بالقوة المؤثرة في كتلة باوند واحد بتعجيل قدره (ft/s 32.17) . وبخلاف الانظمة الأخرى فالكتلة هنا كمية مشتقة وحدة قياسها السلاك الذي يعرف بالكتلة التي تعجل بمقدار (1ft/s ) عند تسليط قوة مقدارها (1 Ib_f), ويمكن تحويل Ib_f إلى Ib_m استنادا الى
