المنحنى المائي الزمني أو الهيدروجراف : عبارة عن رسم بياني لتغير حجم الانسياب أو المرحلة، أو الانسياب، أو التصرف، أو السرعة، أو أي خاصية من خواص انسياب الماء مع الزمن ومن العوامل المؤثرة في المنحنى الزمني عوامل ضبط البيانات والمنشآت والمتغيرات الصناعية على المجرى، وضخ الماء الجوفي، وتغير نوعية النباتات، ونشأة المدن والمناطق السكنية في حوض التساقط للمجرى. كما تؤثر على المنحنى المائي الزمني: شكل حوض التساقط ومساحته، وتوزيع الأمطار على الحوض وتغير كثافة التساقط عبر الزمن، وخواص التساقط بالإضافة إلى خواص التربة. ويمكن أن يمثل هيدروجراف  الانسياب القاعدي Base Flow

بالتقريب بالمعادلة 1

حيث :

Q_t  =  التصرف عند نهاية الزمن :

Qa =  التصرف في بداية الفترة

α= معامل حوض الماء الجوفي

e= قاعدة الخوارزمات الطبيعية.

من فوائد المنحنى المائي الزمني التالي:

1- معرفة الخواص الهيدرولوجية للمجرى المائي .

2- تحديد كمية الماء المتاح للاستعمال والخزن في مشروعاتها ز

3- تحديد التصرف المحتمل، وقيمه الدنيا والعليا، وأوقات حدوثه .

4- التكهن بأخطار الفيضانات والإنذار المبكر لها .

5- المساعدة في الاختيار الأمثل لتصميم المنشآت الهيدروليكية على المجرى وفروعه.

غالباً يستخدم هيدروجراف الوحدة المنحنى المائي الزمني للانسياب المباشر Uit Hydrograph الناتج من هطلان واحد مليمتر من أمطار فعالة منتظمة الحدوث عبر مساحة الحوض الساكب وبمعدل منتظم طيلة فترة زمنية (أو فترة هطلان) محددة. ويمثل هيدروجراف الوحدة الانسياب السطحي الناتج من واحد مليمتر من أمطار زائدة عن التسرب وأي فقد آخر حادث في وحدة الزمن ويمكن أن يستخدم هذا الهيدروجراف لحساب انسياب الذروة، ومعدلات التصريف السطحي الأخرى من أمطار مرصودة .

الشكل العام للمخطط المائي لأي نهر في منطقة سهلية خلال فترة فيضانه تعكس ثلاثة أنماط اعتماداً على التغذية الجوفية والسطحية (أنظر شكل 1)0

أ- سطحي من المنحدرات بسبب زيادة حاده .

ب- انتقالي من التربة  ( الغابات والحضر والمستنقعات) يضاف للسطحي

ج- جوفي من المستويات المائية الأساسية.

شكل 1 مخطط الانماط الاساسية اثناء الفيضان

أنواع المنحنى المائي للتصرف :

أهم أنواع المنحنى المائي للتصرف التالي:

أهم أنواع المنحنى المائي للتصرف التالي:

أ- المنحنى البسيط له ذروة واحدة وناتج عن فترة تساقط واحدة غير مسبوقة أو متبوعة بتساقط آخر

بزمن كاف.

ب- منحنى مركب له أكثر من ذروة ناتجة من حدوث أكثر من فترة تساقط متتابعة على حوض المجرى، أو أحواض فرعية خاصة بفروع أو روافد للمجرى تصب فيه.

يمثل الهيدروجراف توزيع الدفق الكلي في النهر على محطة القياس المعطاة.

أقسام المخطط المائي

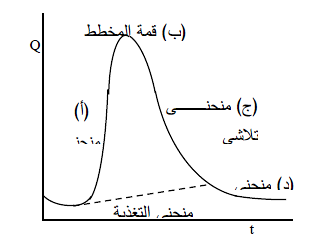

يأخذ المخطط المائي النموذجي الناتج من عاصفة مطرية شكل جرس كما موضح على الشكل 6-2 أ-  منحنى التركيز : زيادة التدفق بعد بداية العاصفة إلى القمة.

ب- قمة المخطط: قيمة التدفق الأعظمي (يمكن أن تكون مفرطحة) خلال مدة تساوي الفرق بين مدة العاصفة المطرية وزمن التركيز (عدة قمم).

ج-  منحنى تلاشي الفيضان من نقطة تناقص التدفق يعبر عن الجريان السطحي بعد توقف الهطل.

د- منحنى التخفيف يمثل التدفق الناتج عن التغذية الجوفية بعد توقف الجريان السطحي من لحظة الذروة للمطر والفرق بين الذروتين يسمى زمن تجاوب الحوض الساكب.

شكل 2 اقسام المخطط المائي
