 المعجلات الخطية

المؤلف:  د.عائشة محمود التركستاني

المصدر:  الكيمياء النووية والإشعاعية

الجزء والصفحة:  ص61

12-3-2016

6849

+

-

20

 المعجلات الخطية

وفيها تسير الجسيمات في مسارات مستقيمة وتتلقى المزيد من الطاقة عند مواضع معينة في مسارها وقد صممت المعجلات الخطية لتعمل على تعجيل الإلكترونات والبروتونات.

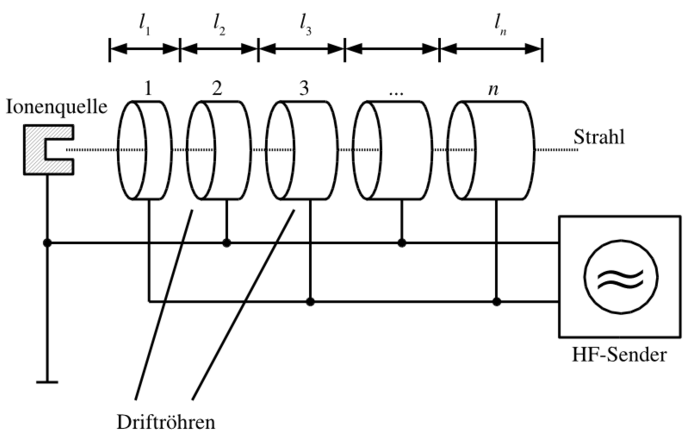

يتكون المعجل الخطي كما يتضح من الشكل السابق من أنبوبة مصنوعة من الصلب مفرغة من الهواء، تحتوي على لأنبوبة نحاسية (أنبوبة التعجيل) تتصل بمصدر تيار عالي التردد تحقن البروتونات ذات طاقة حوالي 4 مليون إلكترون فولت في إتجاه محور الأنبوبة فتقطع الجسيمات مجموعة أنابيب التعجيل (أنابيب السحب) فتتعجل الجسيمات في الإتجاه الأمامي. وبإزدياد سرعة البروتون لابد أن تزيد حول أنبوبة السحب حتى يبقى البروتون في نفس الطور مع المجال الكهربي ولا يحدث تعجيل عكسي.

وقد أمكن الحصول على بروتونات ذات طاقة تصل إلى 22 مليون إلكترون فولت من هذا المعجل، كما أمكن الحصول على إلكترونات وصلت طاقتها إلى بليون إلكترون فولت من معجل خطي طوله 66 مترا. ومن مميزات المعجل الخطي سهولة خروج الجسيمات منه إذإنها تسير في خطوط.ت

ركيب المعجل الخطي
