الخطوط البيانية المتعددة Polygraphs
المؤلف:
د. فتحي عبد العزيز ابو راضي
المصدر:
خرائط التوزيعات البشرية ورسومها البيانية
الجزء والصفحة:
ص211 ـ 214
2025-10-23
27

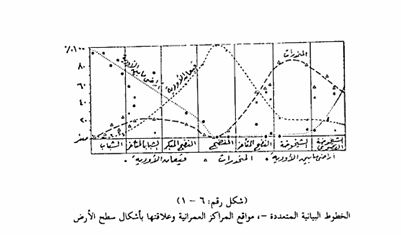

لم تكن تستخدم الرسوم البيانية بعامة فيما قبل الحرب العالمية الثانية إلا فيما ندر، ولكن قد يشد عن ذلك ما قام به أهلمان من استحداث رسم بياني بالخطوط المتعددة يربط بين المراكز العمرانية والارتفاع عن سطح البحر في الجزء الجنوبي الشرقي من جزيرة صقلية (1928 ,Ahlmann). وفي تصميمه لهذا الرسم وقع أهلمان الارتفاع (بالمتر) على المحور الرأسي، بينما اتخذ المحور الأفقي لتمثيل مساحة المراكز العمرانية وعدد وكثافة السكان بها وبناء على ذلك فقد تمكن أهلمان من إنتاج ثلاثة رسوم بيانية على لوحة واحدة لتصور تركز المواقع العمرانية بالنسبة لارتفاعات أرضية معينة. وكان لهذه الطريقة البارعة نتائجها المثمرة في تحليل مواقع المراكزالعمرانية وعلاقتها بسهول التعرية وبالمدرجات النهرية أو الصخرية، وكذلك بالنسبة لتوجيه السفوح وبالمثل يمكن توضيح العلاقة بين الأشكال الأرضية ومواضع المراكز العمرانية عن طريق حساب نسبة مواضع هذه المراكز التي تنتشر فوق كل سهول الأودية والسفوح وأراضي ما بين الأودية Interfluves على الترتيب وذلك خلال فترات أو مراحل تطور الأحواض النهرية المتمثلة في مرحلة الشباب، ومرحلة النضج، ومرحلة الكهولة ثم توقيع هذه العلاقة بخطوط بيانية متعددة ويمكن الاستعانة بكل هذه الرسوم البيانية، والتي تعرف باسم الرسوم التوضيحية للارتفاع في تحليل وتعزيز وصف الطبقات العرقية أو الجنسية، أو استخدامها في ابراز القطاعات اللاندسكيبية التي توضح أنماط النبات الطبيعي والهيدرولوجيا، ومواقع المراكز العمرانية، واستخدام الأرض ، كما يمكن توضيح الاختلافات في حجم وشخصية المراكز العمرانية فى اقليم معين عن طريق تمثيل النسبة المئوية للعدد الكلى للتجمعات العمرانية على المحور الرأسي، في مقابل تمثيل أعداد السكان لكل تجمع عمراني على المحورالأفقي أو تمثيل النسبة المئوية لمجموع السكان علي المحور الرأسي في مقابل تمثيل سكان كل مجتمع عمراني على المحور الأفقي بخطوط بيانية متعددة التي قد توضح بعدد الاختلافات الاقليمية المميزة في خصائص المراكز العمرانية قيد التحليل وبالمثل يمكن استخدام الخطوط البيانية المتعددة (أو المنطبعة) التي توضح العلاقة بين البعد المسافة من قبل المدينة وقيمة إيجار الوحدات المساحية داخل المدينة الخاصة بكل نمط من أنماط استخدام الأرض المدني والنتيجة الأساسية التي مكن أن نستخلصها من مثل هذا الرسم هي تحديد وترتيب مناطق استخدامات الأرض في المدينة بالبعد عن قلب المدينة.
وتستخدم الخطوط البيانية المتعددة كذلك في تمثيل نمو سكان عدد من القرى أو المدن خلال سلسلة زمنية معينة عن طريق رسم خط بياني لكل قرية أو مدينة المحور من الرأسى والأفقى كما لو كان خاصين لكل مدنية على حدة وفي هذه الحالة سوف نرسم خطا بيانيا لمدينة معينة خلال سلسلتها الزمنية بشكل أو لون معين ثم نرسم خطا بيانيا آخر للمدينة الثانية بشكل آخر (أو بلون آخر) على نفس المحورين وهكذا، وجدير بالذكرأنه يمكن أن نستخدم إما الأرقام المطلقة أو الأرقام النسبية لاستخدامها على المحور الرأسي، كذلك يمكن استخدام سلسلة زمنية طويلة المدى أو متقاربة الفترات حتى يكون الرسم دقيقا. ولكن في بعض الأحيان قد نجد أن المحور الأفقي مزدحما بالسنوات، ويمكن التغلب على ذلك إما بعدم كتابة السنة كلها إلا في بداية المحور، أو نختار بعض السنوات فقط ونقوم بتحديدها كتابة على المحور الأفقي، ثم تقسيم ما بينهم إلى الفترات الواردة ، كما يمكن التصرف يرسم عليه أولا إلى ورق رسم خاص بحيث يتم اختيار بعض الخطوط التي تمثل قيما معينة على المحور الرأسي وتحديدها بخطوط موازية للمحور الأفقي وربما يكتفى فى هذا المجال برسم جزء صغير من الخط عند المحور الرأسي بدون إكماله، أي بحيث يمكن أن يمثل جزءا من المحور الرأسي كدليل يكتب بجواره القيمة التي تدل عليه.
