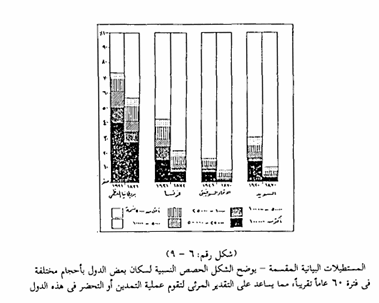

تتشابه طريقة المستطيلات البيانية المقسمة في تمثيلها لكميات الظاهرة وعناصرها مع طريقة الأعمدة البيانية المركبة (المقسمة) التي تستخدم في توضيح التغيرات في التركيب العمراني ممثلة في الأوضاع الريفية والحضرية للسكان ، فمثلاً الشكل رقم (6 - 9) يمثل مجموعة من المستطيلات البيانية المقسمة التي توضح من مقارنتها حالة وتقدم التمدين في بعض الأقطار الأوربية في الفترة من 1870 - 1930 ونلاحظ أن هذا الرسم قد استلزم مفتاحاً بيانياً له وهو الأمر الأفضل بدلاً من كتابتها على المستطيل أو بجواره ، ومثل هذا النوع من الرسوم البيانية يستخدم كمؤشر للتمدين والذى تم تطبيقه بفاعلية كبيرة في دراسة النمو المدنى للسكان فى انجلترا وويلز (1967 ,Law).

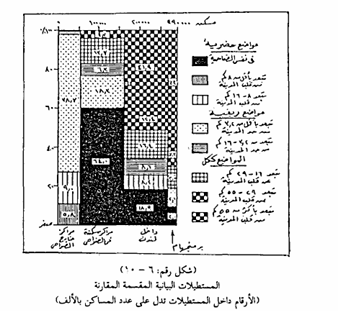

وعلى الرغم من استخدام المستطيلات البيانية المقسمة أقل شيوعاً في التمثيل البياني من الدوائر البيانية المقسمة إلا أنها تتفوق على الدوائر بميزة معينة عند اجراء المقارنات بين عدة حالات أو أمثلة وينبثق ذلك من الحقيقة التي تقوم أنه إذا كان للدائرة بعد واحد (نصف قطر) ترسم به والذي يمكن أن يتفاوت من دائرة لأخرى، فإن للمستطيل بعدين، كما أن التفاوت في مساحته يمكن أن تصاحب التغير في أحد هذين البعدين مع الاحتفاظ بالبعد الآخر عادة ما يكون ارتفاع المستطيل ثابتاً أو موحداً. فإذا اتخذنا هذا البعد (الارتفاع) الموحد للمستطيل ليمثل أو يساوي مقدار 100 وحدة من أي نوع وأن مكونات الظاهرة يمكن أن يعبر عنها بنسبة مئوية فإن التقسيم الداخلي وما يتبعه من مقارنة بين عدة حالات أو أمثلة للمستطيلات التي توضع بجوار بعضها على لوحة واحدة سوف يكون ميسراً وسهلاً، وذلك عن طريق استخدام مقياس للنسب المئوية على الضلع الرأسي، ومقياس آخر لكميات على طول الضلع الأفقي إذا رغبنا ، والشكل رقم (6 - 10) يوضح مثالاً لذلك ومنه يظهر تفوق المستطيلات البيانية عند مقارنتها بالدوائر البيانية المقسمة والتي استخدمت لتمثيل نفس البيانات الموقعة داخل المستطيلات ، ولكن مما تجدر الإشارة إليه هنا أنه إذا رسمت المستطيلات البيانات كمستطيلات مقسمة منفصلة تنتشر على الخريطة لتوضح توزيع ظاهرة ما ، ومكوناتها ورسمت الدوائر البيانية المقسمة لنفس الظاهرة ومكوناتها، فإن المقارنة تكون إلى حد ما أسهل بين الدوائر منها بين المستطيلات.
