تجربة قانون لنز
ينص قانون لنز على ما يلي: يكون اتجاه التيار التأثيري المتولد في دائرة كهربائية بحيث يقاوم المولد له وسنجري بعض التجارب لإثبات القانون.
المواد والأدوات
مغناطيس قوي أسطواني او متوازي مستطيلات
حلقة المنيوم عدد 2 (مغلقة ومفتوحة) قطرها 5 سم تقريبا / استخدم غطاء علبة مشروبات غازية مصنوعة من الالمنيوم
قطعة خشب ابعادها (20 × 10 × 2) سم، خيوط رفيعة

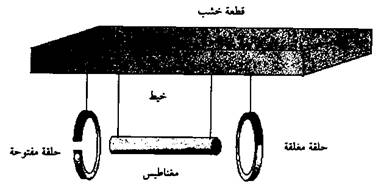

- ثبت قطعة الخشب بوضع افقي
- اربط المغناطيس بخيط من كل جهة وثبت طرفي الخيطين بقطعة الخشب.
- علق الحلقة المغلقة بواسطة الخيوط أمام احد قطبي المغناطيس بمسافة (2-4) سم تقريباً، علق الحلقة المفتوحة امام القطب الثاني للمغناطيس.
- يجب ان يقابل قطبي المغناطيس مركزي الحلقتين.
- اسحب المغناطيس إلى أحد الجانبين واتركه يتذبذب، لاحظ بعد فترة وجيزة اي الحلقتين بدأت بالتذبذب؟
الحلقة المغلقة هي التي تتذبذب حيث تمثل دائرة كهربائية مغلقة (ملف من حلقة واحدة) وعند اقتراب المغناطيس وابتعاده عنها ينشأ فيها تيار كهربائي ينتج مجال مغناطيسي معاكس فيتنافر مع المغناطيس كلما اقترب منه حيث تكون الأقطاب المتقابلة متشابهة، اما الحلقة المفتوحة فهي تمثل دائرة مفتوحة.
أعد التجربة حسب الخطوات السابقة ولكن اترك المغناطيس ثابتا واسحب الحلقتين ودعهما تتذبذبان، انتظر فترة بسيطة ولاحظ اي الحلقتين استقرت أولاً.
الحلقة المغلقة تستقر قبل الحلقة المفتوحة فعند اقترابها من المغناطيس ينشأ فيها تيارات دوامية تنتج مجال مغناطيس معاكس فتخف حركتها تدريجيا ثم تثبت في وقت قصير.
هل يتحرك المغناطيس؟
يفضل استخدام حلقة سميكة لأن الحلقة السميكة لها مقاومة اقل للتيارات التأثيرية ولهذا تكون النتيجة أكثر وضوحاً.
يمكن استخدام حلقة سميكة واخرى رقيقة لملاحظة اثر سمك الحلقة على التيارات الدوامية.
