الكارتوجرام هو رسم بیاني توضیحي يقصد به توضيح الظاهرة قيد التمثيل بطريقة شكلية مبسطة لا تتضمن إلا ما يقصده الكارتوجرافي منها وتقوم فكرة هذه الطريقة على تمثيل الوحدات الإدارية داخل الدولة أو الوحدات السياسية داخل القارة مثلا بمستطيلات تختلف مساحتها حسب مقدار الظاهرة المراد تمثيلها كعدد السكان مثلا، ويكون مواضع هذه الوحدات متوافقة تماما مع مواضعها المثالية على الخريطة. وفى حالة المقارنة بين التوزيعات المختلفة لنفى الظاهرة أو لعدة ظواهر مختلفة، فمن الواجب على الكارتوجرافي أن يوقع الوحدات بنفس الترتيب على جميع الرسوم بغض النظر عما تمثله هذه التوزيعات، ولهذا يحسن رسم تلك الرسوم على ورق المربعات وهنا يجب اعطاء الأولية في التوقيع للوحدات الكبيرة يليها الوحدات الأصغر، وهكذا حتى نصل إلى أصغر الوحدات الإدارية أو السياسية عن طريق النسبة والتناسب بين مساحة الوحدات وعن طريق اختيار مقياس رسم مناسب لتمثيل مساحة الوحدة المختارة، فمثلا يمكن أن تمثل الوحدة المربعة الصغيرة التي تختار كأسس للرسم عدد معين من وحدات الظاهرة مثل 10000 نسمة أو مليون نسمة.

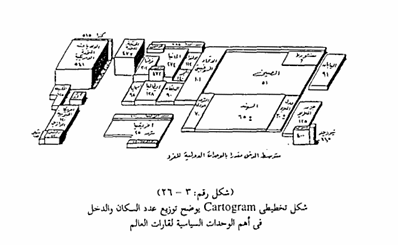

ومن أشهر أنواع هذه الأشكال التخطيطية، الشكل الذي يوضع والقيمة Value-area Cartogram وفي مثل هذه الأشكال ترسم المتغيرات المراد تمثيلها على شكل مستطيلات تتناسب مساحتها أو أحجامها مع قيم هذه والمتيغرات. فمثلا إذا كان لدينا احصائية عن عدد السكان ومتوسط دخل الفرد في العالم فيرسم لذلك أشكال من متوازي المستطيلات مسطحتها يتناسب مع  السكان وارتفاعها يتناسب مع دخل الفرد. ويلاحظ أنه إذا وضعت هذه الأشكال في شكل واحد يجمعها حسب مواقعها لكانت فى هذه الحالة تبين ثلاث متغيرات تتمثل في الموقع وعدد السكان ودخل الفرد، ولأماكن عندئذ استنباط كثير من الحقائق التي تدل عليها هذه الأشكال وتفسير كل منها.
