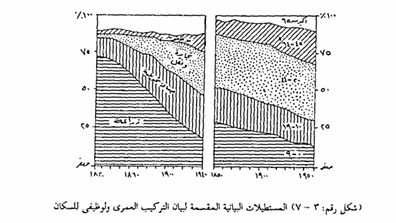

تعد عملية التمثيل البياني بطريقة المستطيلات المقيمة من الطرق التي شاع استخدامها في جوانب مختلفة من الدراسات السكانية وبصفة خاصة في توضيح وتمثيل البيانات الخاصة بالتحولات في التركيب الوظيفي للسكان أو بالتغيرات في التركيب العمري عن طريق إجراء المقارنات إما داخل اقليم معين خلال فترات زمنية متباينة أو فيما بعض الأقاليم في وقت معين. وتعتمد طريقة التمثيل بالمستطيلات المقسمة على رسم مجموعة من المستطيلات كل مستطيل منها يعرض البيانات الخاصة بكل عقد على حدة، أو تمثيل كل البيانات الخاصة بأحد عناصر التركيب السكاني على مستطيل واحد خلال الفترة الزمنية كلها، ثم نقوم بتوقيع بيانات بقية العناصر الأخرى المترابطة في التركيب لتشكل على الرسم خطوطاً متصلة والرسم الناتج في هذه الحالة يشبه الرسم البياني بالخطوط البيانية المجمعة Compound line graph ويمكن بطبيعة الحال نقل هذه المستطيلات التي رسمها على الخريطة مباشرة.

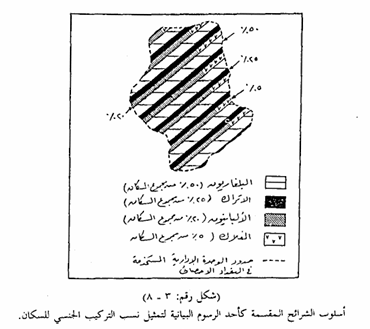

وهناك طريقة بيانية أخرى يمكن اعتبارها طريقة مطورة، ولكن بشكل عن طريقة المستطيلات البيانية المقسمة تعرف باسم الشرائح (الشرائط) المقسمة Divided. Strips ويمكننا تبسيط اجراءات تنفيذ هذه الطريقة لتمثيل البيانات الخاصة بالتركيب العرقي للسكان على النحو التالي فإذا فرض وكان لدينا توزيعاً في صورة نسب مئوية لمختلف المجموعات الجنسية لمتصل سكاني معقد وأردنا تمثيله على أساس الوحدات الادارية فإن نسبة كل مجموعة جنسية في كل وحدة يمكن توقيعها على الخريطة الأساسية التي تظهر عليها حدود الوحدات الادارية بعد تقسيم المساحة الكلية لكل وحدة ادارية منها إلى شرائح مائلة باتساع متساو بحيث تمثل كل شريحة من الشرائح المتجاورة على 100% ويمكن تقسيمها بالتالي لتصور التركيب العرقي في الوحدة الادارية.
