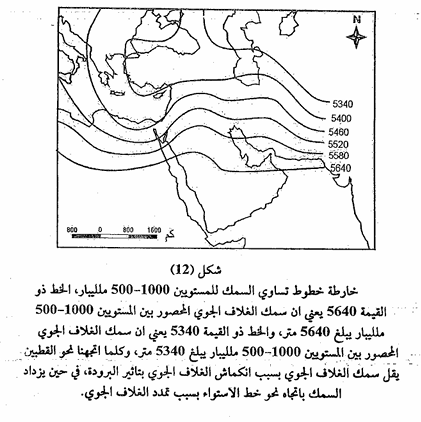

وهي نوع من الخرائط الكنتورية والتي ترسم عليها خطوط تمثل قيمها سمك الطبقة الهوائية الواقعة بين المستويين 1000-500 ملليبار ويعتبر خط السمك 5400 متر من الخطوط المهمة جدا لأنها تحدد الخط الفاصل بين المطر والثلج على الخارطة فالمناطق الواقعة شمال هذا الخط يسود فيها الثلج اما المناطق الواقعة جنوب هذا الخط فالغالب فيها المطر  وتوجد متغيرات عديدة توثر على سمك الطبقة الهوائية الواقعة بين المستويين 1000-500 ملليبار ففي حال زيادة السمك فذلك اشارة لارتفاع درجة الحرارة والمحتوى الرطوبي لهذه الطبقة الهوائية بالمقابل فان قلة سمك هذه الطبقة يعني حصول المنخفض في درجة الحرارة والمحتوى الرطوبي لهذه الطبقة الهوائية وسمك هذه الطبقة يكون اكبر في العروض المنخفضة بسبب دفئ هذه العروض في حين ينخفض سمك هذه الطبقة في العروض العليا بسبب برودة هذه العروض ومن جانب آخر اذا كانت خطوط تساوي السمك على الخارطة متقاربة ومغلقة فان ذلك اشارة لوجود الانحدار حراري كبير ( Large Temperature Gradient) في الغلاف الجوي. ومن الخطوط المهمة في هذه الخرائط خط تساوي السمك والبالغ 5100 متر يترافق مع الكتلة الهوائية المتجمدة، في حين يشير الخط 5700 متر الى الكتلة الهوائية المدارية اما الخط 5400 متر فهو بشكل عام يفصل بين الكتل القطبية وبين الكتل الهوائية في العروض الوسطى.
