• العداد التصاعدي (Up Counter):

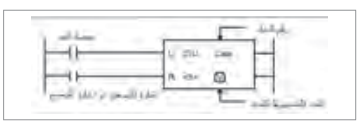

يبين الشكل (46) كيفية برمجة هذا العداد. حيث إن الرمز (CTU) يحدد أن العداد ذا الرقم (C---) سوف يستخدم كتعداد تصاعدي ويتم كذلك تحديد القيمة المضبوطة للعداد.

شكل (46)

ويعمل هذا العداد كما يلي:

1. في البداية تكون القيمة الحالية للعداد مساوية للصفر.
2. كلما وصل الطرف الصاعد لنبضة عد إلى مدخل العداد، يتم زيادة القيمة الحالية بمقدار 1.
3. عندما تصل القيمة الحالية للعداد إلى القيمة المضبوطة، يتحول خرج العداد إلى الحالة (ON).
4. بعد تحول خرج العداد إلى الحالة (ON) فإن القيمة الحالية للعداد تستمر في الزيادة بوصول الطرف الصاعد لنبضات العد حتى تصل إلى القيمة القصوى (65535).
5. عند إعطاء إشارة إعادة الوضع أو التصفير للعداد، فإن خرج العداد يتحول إلى الحالة (OFF) كما ان القيمة الحالية للعداد تصبح مساوية للصفر.

.

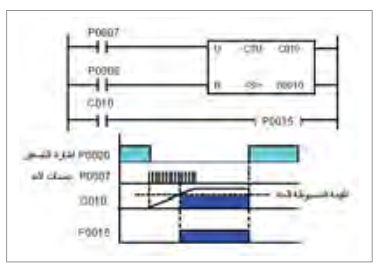

ويبين الشكل (47) كيفية برمجة عداد تصاعدي رقمه (C010) لتشغيل مخرج (P0015) عند وصول نبضات عددها 10 إلى المدخل (P0007). ويقوم المدخل (P0000) بإعطاء إشارة إعادة الوضع للمؤقت.

الشكل (47)

ويمكن كتابة قائمة الإجراءات (STL) للمخطط

السلمي في الشكل أعلاه كما يلي:

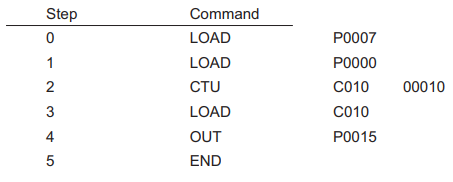

قائمة الإجراءات (STL):

• العداد التنازلي (Down Counter):

يبين الشكل (48) كيفية برمجة هذا العداد. حيث إن الرمز (CTD) يحدد أن العداد ذا الرقم (C---) سوف يستخدم كعداد تنازلي، ويتم كذلك تحديد القيمة المضبوطة للعداد. ويعمل هذا العداد كما يلي:

1. في البداية تكون القيمة الحالية للعداد مساوية للقيمة المضبوطة.
2. كلما وصل الطرف الصاعد لنبضة عد إلى مدخل العداد، يتم انقاص القيمة الحالية بمقدار 1.
3. عندما تصل القيمة الحالية للعداد إلى الصفر، يتحول خرج العداد إلى الحالة (ON).
4. عند إعطاء إشارة إعادة الوضع أو التصفير للعداد، فإن خرج العداد يتحول إلى الحالة (OFF) كما أن القيمة الحالية للعداد تصبح للقيمة المضبوطة للعداد.

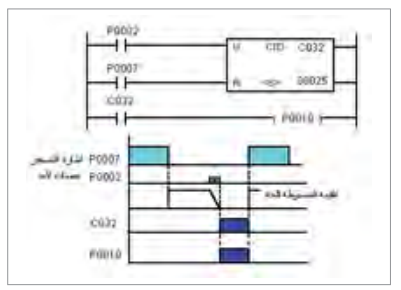

ويبين الشكل (49) كيفية برمجة عداد تنازلي رقمة (C032) لتشغيل مخرج (P0010) عند وصول نبضات عددها 25 إلى المدخل (P0002). ويقوم المدخل (P0007) بإعطاء إشارة إعادة الوضع للمؤقت.

الشكل (49)

ويمكن كتابة قائمة الإجراءات (STL) للمخطط السلمي في الشكل أعلاه كما يلي:

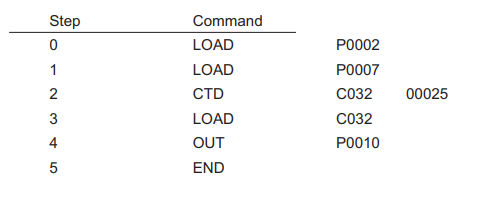

قائمة الإجراءات (STL):

• العداد التصاعدي التنازلي (Up Down Counter):

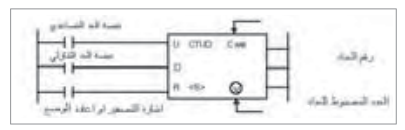

يبين الشكل (50) كيفية برمجة هذا العداد. حيث إن الرمز (CTUD) يحدد أن العداد ذا الرقم (--C-) سوف يستخدم كعداد تصاعدي – تنازلي، ويتم كذلك تحديد القيمة المضبوطة للعداد.

الشكل (50)

ويعمل هذا العداد كما يلي:

1. في البداية تكون القيمة الحالية للعداد مساوية للصفر.
2. كلما وصل الطرف الصاعد لنبضة عد إلى مدخل العد التصاعدي، يتم زيادة القيمة الحالية بمقدار 1.
3. كلما وصل الطرف الصاعد لنبضة عد إلى مدخل العد التنازلي، يتم انقاص القيمة الحالية بمقدار1.
4. إذا أصبحت القيمة الحالية للعداد مساوية أو أكبر من القيمة المضبوطة، يتحول خرج العداد إلى الحالة ON.
5. عند إعطاء إشارة إعادة الوضع أو التصفير للعداد، فإن خرج العداد يتحول إلى الحالة (OFF) كما أن القيمة الحالية للعداد تصبح مساوية للصفر.

ويبين الشكل (51) كيفية برمجة عداد تصاعدي – تنازلي رقمه (C000) لتشغيل مخرج (P0010) إذا كان الفرق بين النبضات الداخلة إلى مدخل العد التصاعدي وتلك الداخلة إلى مدخل العد التنازلي يساوي 10. ويقوم المدخل (P0002) بإعطاء إشارة إعادة الوضع للمؤقت.

الشكل (51)

ويمكن كتابة قائمة الإجراءات (STL) للمخطط السلمي في الشكل أعلاه كما يلي:

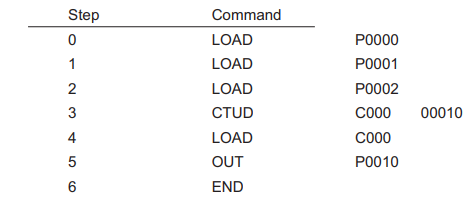

قائمة الإجراءات (STL):
