• مؤقت تأخير الوصل (ON - delay Timer):

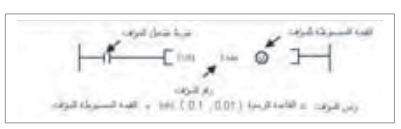

يبين الشكل (36) كيفية برمجة هذا المؤقت. حيث الرمز ((TON يحدد أن المؤقت ذا الرقم (T---) سوف يستخدم كمؤقت لتأخير الوصل.

الشكل (36)

فيما يتحدد زمن المؤقت حسب القيمة المضبوطة والقاعدة الزمنية. ويعمل هذا المؤقت كما يلي:

1.  يتكون المؤقت من تلامس المؤقت، والقيمة الحالية، والقيمة المضبوطة.
2.  عند تحقق شروط التشغيل تبدأ القيمة الحالية للمؤقت بالزيادة حسب القاعدة الزمنية للمؤقت كل sec (0.01,0.1) حتى تصل القيمة الحالية إلى القيمة المضبوطة أو تصبح شروط التشغيل غير متحققة لعمل المؤقت.
3. عند وصول القيمة الحالية إلى القيمة المضبوطة فإن ملامس (ملامسات) المؤقت يتحول إلى وضع التشغيل (ON).
4. تصبح القيمة الحالية للمؤقت مساوية للصفر ويتحول ملامس المؤقت إلى وضع الإطفاء عند عدم تحقق شروط التشغيل أو إعطاء إشارة إعادة الوضع (التصفير) (RST) للمؤقت.

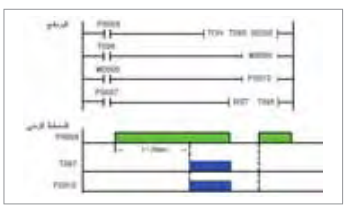

ويبين الشكل (37) كيفية برمجة مؤقت تأخير الوصل لتشغيل مخرج (P0010) بعد 20 ثانية من عمل المدخل (P0004).

الشكل (37)

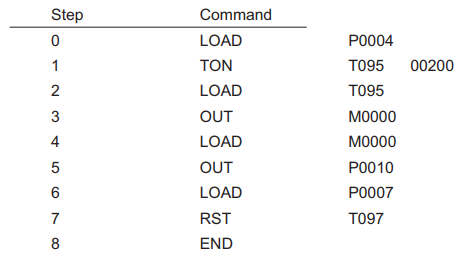

ويمكن كتابة قائمة الإجراءات (STL) للمخطط السلمي في الشكل أعلاه كما يلي:

قائمة الإجراءات (STL):

• مؤقت تأخير الفصل (OFF - delay Timer):

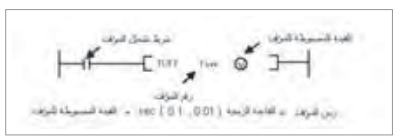

يبين الشكل (38) كيفية برمجة هذا المؤقت. حيث إن الرمز (TOFF) يحدد أن المؤقت ذا الرقم (T---) سوف يستخدم كمؤقت لتأخير الفصل. فيما يتحدد زمن المؤقت حسب القيمة المضبوطة والقاعدة الزمنية.

الشكل (38)

ويعمل هذا المؤقت كما يلي:

1. يتكون المؤقت من تلامس المؤقت، والقيمة الحالية، والقيمة المضبوطة.
2. فور تحول إشارة شروط تشغيل المؤقت من حالة (OFF) إلى الحالة (ON) يتحول خرج المؤقت (ملامس المؤقت) إلى حالة التشغيل، وتصبح القيمة الحالية للمؤقت مساوية للقيمة المضبوطة للمؤقت.
3. يستمر الوضع كما في بند 2 أعلاه إلى أن تتحول إشارة تشغيل المؤقت من الحالة (ON) إلى الحالة (OFF). عند ذلك تبدأ القيمة الحالية للمؤقت بالنقصان حسب القاعدة الزمنية للمؤقت. وعند وصول هذه القيمة إلى الصفر يتحول خرج المؤقت إلى الحالة OFF.
4. يتم جعل القيمة الحالية للمؤقت مساوية للصفر، وبالتالي خرج المؤقت في الحالة (OFF) في أي لحظة وذلك بإعطاء إشارة إعادة الوضع (التصفير) (RST) للمؤقت.

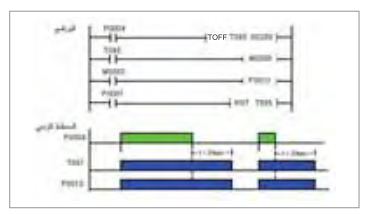

ويبين الشكل (39) كيفية برمجة مؤقت تأخير الفصل لتشغيل مخرج (P0010) بعد 20 ثانية من فصل المدخل P0004.

الشكل (39)

وتكون قائمة الإجراءات للمخطط المرسوم مشابه تماما لقائمة الإجراءات المكتوبة في مؤقت تأخير الوصل اعلاه، وذلك لكون الدارة الكهربائية متشابه في الحالتين. ويكون الاختلاف الوحيد هو بالطبع ضرورة برمجة المؤقت ليكون من نوع تأخير الفصل (TOFF) بدل (TON). ورغم هذا التشابه الكبير في البرمجة، إلا أن هناك اختلافاً كبيراً في عمل المخرج في الحالتين.

• المؤقت التكاملي (Integrating Timer):

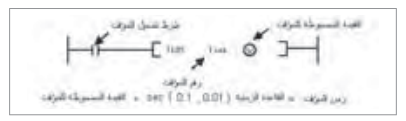

يبين الشكل (40) كيفية برمجة هذا المؤقت. حيث إن الرمز (TMR) يحدد أن المؤقت ذا الرقم (---T) سوف يستخدم كمؤقت تكاملي. فيما يتحدد زمن المؤقت حسب القيمة المضبوطة والقاعدة الزمنية.

الشكل (40)

ويعمل هذا المؤقت كما يلي:

1. يتكون المؤقت من تلامس المؤقت، والقيمة الحالية، والقيمة المضبوطة.
2. طالما تحققت شروط تشغيل المؤقت فإن القيمة الحالية للمؤقت تستمر في الزيادة.
3. إذا أصبحت شروط تشغيل المؤقت بعد ذلك غير متحققة فإن المؤقت يقوم بحفظ القيمة الحالية حتى في حالة عدم تحقق شروط التشغيل.
4. عند وصول القيمة الحالية للمؤقت إلى القيمة المضبوطة، يتحول خرج المؤقت إلى حالة التشغيل (ON).
5. عند استعمال المؤقتات الحافظة كمؤقتات تكاملية فإن هذه المؤقتات تقوم بحفظ القيمة الحالية حتى عند انقطاع مصدر الطاقة عن الجهاز
6. عند إعطاء إشارة إعادة الوضع (التصفير) (RST) للمؤقت، فإن خرج المؤقت يتحول إلى الحالة (OFF).

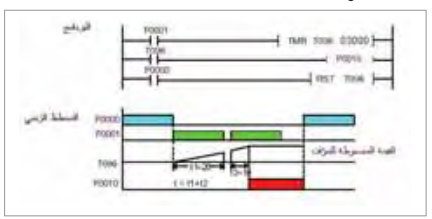

كما أن القيمة الحالية للمؤقت تصبح مساوية للصفر ويبين الشكل (41) كيفية برمجة مؤقت تكاملي لتشغيل مخرج (P0010) إذا تم إعطاء إشارة على المدخل (P0001) لفترة أو فترات زمنية مجموعها 30 ثانية. ويقوم المدخل (P0000) بإعطاء إشارة إعادة الوضع للمؤقت.

الشكل (41)

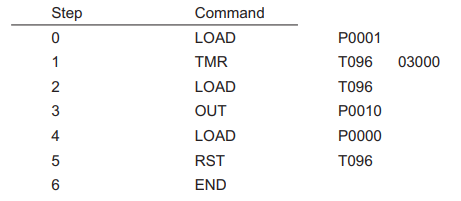

ويمكن كتابه قائمة الإجراءات (STL) للمخطط السلمي في الشكل أعلاه كما يلي:

قائمة الإجراءات (STL):

• المؤقت أحادي النبضة (Monostable Timer) (TMON):

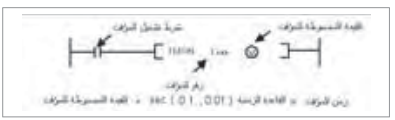

يبين الشكل (42) كيفية برمجة هذا المؤقت. حيث إن الرمز (TMON) يحدد أن المؤقت ذا الرقم (---T) سوف يستخدم كمؤقت أحادي النبضة. فيما يتحدد زمن المؤقت حسب القيمة المضبوطة والقاعدة الزمنية.

الشكل (42)

ويعمل هذا المؤقت كما يلي:

1. يتكون المؤقت من تلامس المؤقت، والقيمة الحالية، والقيمة المضبوطة.
2. فور تحول إشارة شروط تشغيل المؤقت من حالة (OFF) إلى الحالة (ON) يتحول خرج المؤقت (ملامس المؤقت) إلى حالة التشغيل وتصبح القيمة الحالية للمؤقت مساوية للقيمة المضبوطة للمؤقت.
3. تبدأ القيمة الحالية للمؤقت بالنقصان حسب القاعدة الزمنية للمؤقت. وعند وصول هذه القيمة إلى الصفر يتحول خرج المؤقت إلى الحالة (OFF) مرة أخرى.
4. تحول شروط التشغيل إلى الحالة (ON) أو (OFF) بعد تحول خرج المؤقت إلى الحالة (ON) لا يؤثر على عمل المؤقت.
5. عند إعطاء إشارة إعادة الوضع (التصفير) (RST) للمؤقت، فإن خرج المؤقت يتحول إلى الحالة (OFF). كما أن القيمة الحالية للمؤقت تصبح مساوية للصفر.

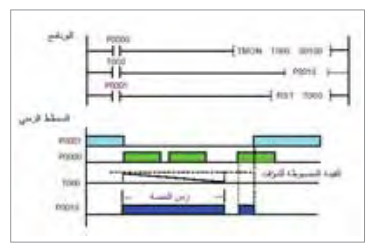

ويبين الشكل (43) كيفية برمجة مؤقت أحادي النبضة لتشغيل مخرج (P0010) عند تحول إشارة المدخل (P0000) إلى الحالة (ON) وذلك لفترة زمنية تساوي 10 ثوان. ويقوم المدخل (P0001) بإعطاء إشارة إعادة الوضع للمؤقت

الشكل (43)

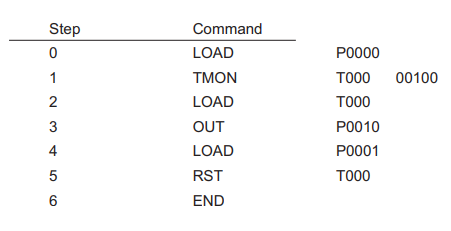

ويمكن كتابة قائمة الإجراءات (STL) للمخطط السلمي في الشكل أعلاه كما يلي:

قائمة الإجراءات (STL):

• المؤقت أحادي النبضة مع إمكانية إعادة القدح (Retriggerable Monostable Timer) (TRTG):

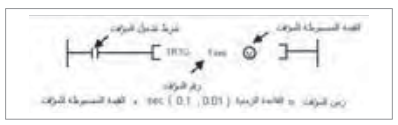

يبين الشكل (44) كيفية برمجة هذا المؤقت. حيث إن الرمز (TRTG) يحدد أن المؤقت ذا الرقم (--T-) سوف يستخدم كمؤقت أحادي النبضة مع إمكانية إعادة القدح. فيما يتحدد زمن المؤقت حسب القيمة المضبوطة والقاعدة الزمنية.

الشكل (44)

ويعمل هذا المؤقت كما يلي:

1. يتكون المؤقت من تلامس المؤقت، والقيمة الحالية، والقيمة المضبوطة.
2. فور تحول إشارة شروط تشغيل المؤقت من حالة (OFF) إلى الحالة (ON) يتحول خرج المؤقت (ملامس المؤقت) إلى حالة التشغيل وتصبح القيمة الحالية للمؤقت مساوية للقيمة المضبوطة للمؤقت.
3. تبدأ القيمة الحالية للمؤقت بالنقصان حسب القاعدة الزمنية للمؤقت. وعند وصول هذه القيمة إلى الصفر يتحول خرج المؤقت إلى الحالة (OFF) مرة أخرى.
4. إذا تحولت إشارة شروط تشغيل المؤقت من الحالة (OFF) إلى الحالة (ON) مرة أخرى قبل وصول القيمة الحالية للمؤقت إلى الصفر، فإن القيمة الحالية للمؤقت تصبح القيمة المضبوطة، ويبقى المؤقت في الحالة (ON)، وفقط عندما تصبح القيمة الحالية مساوية للصفر فإن المؤقت يتحول إلى الحالة (OFF).
5. عند إعطاء إشارة إعادة الوضع (التصفير) (RST) للمؤقت، فإن خرج المؤقت يتحول إلى الحالة (OFF). كما أن القيمة الحالية للمؤقت تصبح مساوية للصفر.

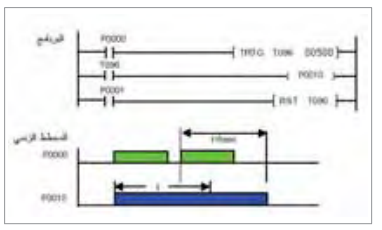

ويبين الشكل (45) كيفية برمجة مؤقت أحادي النبضة مع إمكانية إعادة القدح لتشغيل مخرج (P0010) من إشارة المدخل (P0000) لفترة زمنية تساوي 5 ثوان ويقوم المدخل (P0001) بإعطاء إشارة إعادة الوضع للمؤقت.

الشكل (45)

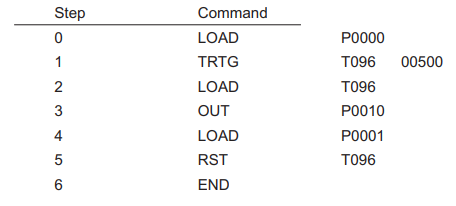

ويمكن كتابه قائمة الإجراءات (STL) للمخطط السلمي في الشكل أعلاه كما يلي:

قائمة الإجراءات (STL):
