تطبيقات الترانزستور ثنائي القطبية معزول البوابة: عاكس القدرة (Inverter)
المؤلف:
جهاد دريد / عثمان إرفاعية / باسل عبد الحق / يوسف شقير / إبراهيم محمود
المصدر:
الالكترونيات الصناعية
الجزء والصفحة:
ص39–40
2023-08-15
1063
كما في الثايرستور يتم بواسطة الترانزستور ثنائي الوصلة معزول البوابة بناء عاكس القدرة، حيث يعمل على تحويل الجهد المباشر إلى جهد متناوب، وتكون هذه العواكس أحادية الطور (P1) أو ثلاثية الطور (3P) ويبين الشكل (53) دارة عاكس ثلاثي الطور، ومع أن دارات العاكس أكثر تعقيداً، ولكن ما يظهر في الشكل يعد اللبنة الأساسية للعاكس، ودارة العاكس تحوي على دارة تحكم ومراقبة الخرج ودارات تغذية راجعة ودارات حماية، يتم التحكم في بوابات الترانزستورات بواسطة معالج دقيق يتم برمجته ليشغل كل ترانزستور في الوقت المناسب ولمدة التشغيل المناسبة، ولأهمية مثل هذه التطبيقات قامت الشركات المصنعة بتصنيع الترانزستورات في مجموعات تتكون إما من ترانزستورين وثنائيين أو ستة ترانزستورات وستة ثنائيات كما في الشكل (54).

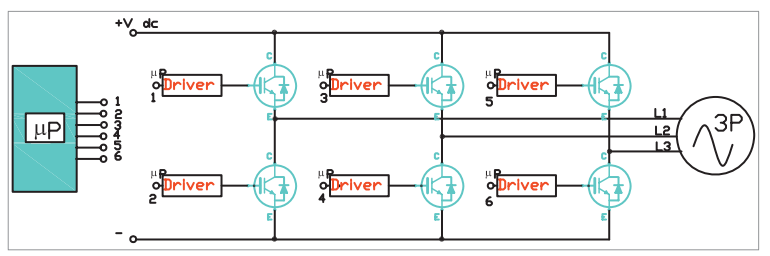

الشكل (53)

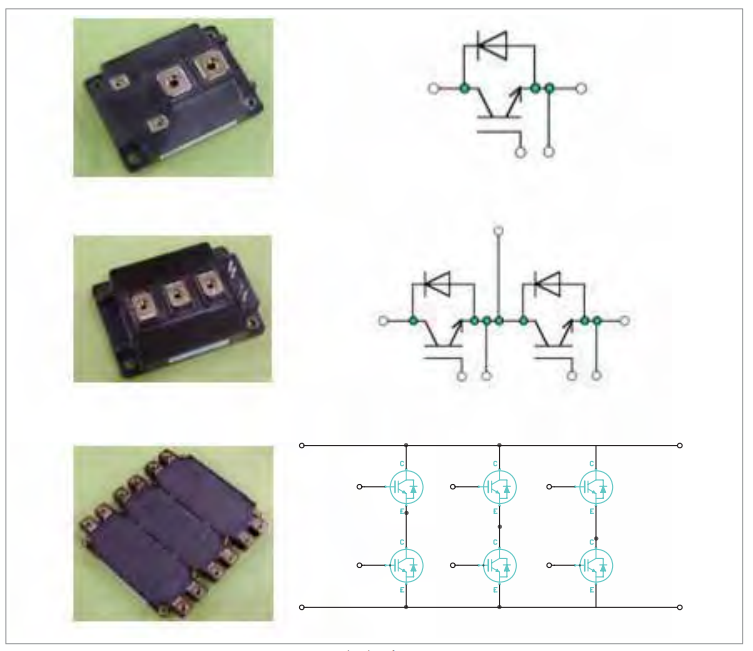

شكل (54)
