حدود اتربرغ

المؤلف: براجا م. داس

المصدر: هندسة الاساسات

الجزء والصفحة: ص23- ص25

2023-02-25

1856

عندما تمزج الترب الغضارية بكميات زائدة من الماء يمكن أن تجري هذه الترب مثل الترب نصف السائلة. إذا جففت التربة بشكل تدريجي، فإنها سوف تفقد رطوبتها.

بالاعتماد على محتوى الرطوبة فإن التربة تسلك سلوك المادة اللدنة أو نصف الصلبة أو الصلبة . محتوى الرطوبة بالنسبة المئوية التي بها تتغير التربة من حالة سائلة إلى حالة لدنة تعرف بإسم حد السيولة (L.L) وكذلك محتوى الرطوبة بالنسبة المئوية التي بها تتغير التربة من الحالة اللدنة إلى الحالة نصف الصلبة ومن الحالة نصف الصلبة إلى حالة المادة الصلبة تعرف بأنها حد اللدونة PL وحد التقلص SL بشكل متتالي.

تعرف هذه الحدود بأنها حدود اتربرغ

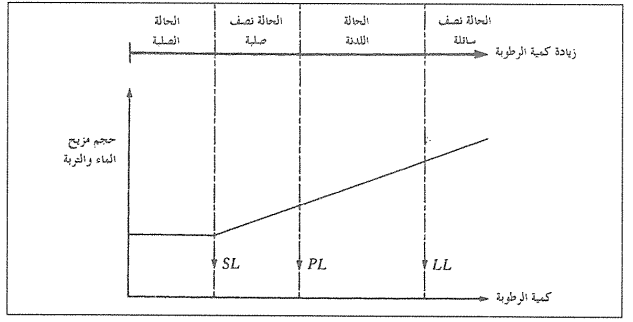

الشكل اعلاه يمثل تعریف لحدود اتربرغ

حد السيولة للتربة يحدد بواسطة آلة D-4318) Casagrandes liquid device فحص برقم ASTM ) ويعرف بأنه محتوى الرطوبة الذي يتواجد في نهاية الشق لـ 12.7ملم (0.5انج )الحاصل عند 25 ضربة .

حد اللدونة يعرف بأنه محتوى الرطوبة الذي تتفتت به التربة عندما تلف إلى جدائل بقطر 3.18 mm (1/8 in) بالقطر ( 4318-ASTM Test Designation D).

حد التقلص يعرف بأنه محتوى الرطوبة الذي به التربة لا تخضع إلى أي تغير حجمي إضافي بفقدان الرطوبة (427D- ASTM Test Designation). هذا الحد موضح على الشكل اعلاه.

الفرق بين حد السيولة وحد اللدونة للتربة يعرف بأنه دليل اللدونة (PT) أو PI=LL-PL

الجدول الاتي يعطي بعض القيم المثالية لحد السيولة ولحد اللدونة لعدد من الترب المعدنية الغضارية والترب.

ويجب أن نتذكر دائماً بأن حدود اتربرغ لأجل ترب متنوعة تتغير إلى حد بعيد بالاعتماد على مصدر التربة وعلى طبيعة وكمية المواد المعدنية الغضارية فيها.

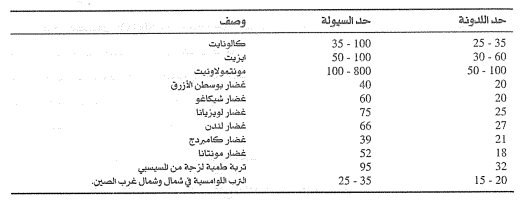

الجدول : حدود السيولة واللدونة النموذجية لبعض الترب المعدنية والغضارية
