مبردات الهواء

يستخدم الهواء المحيط بجسم المحول كمبرد عن طريق مشعات والتي تكون مملوءة يزيت المحولات ، ويبرد الزيت بالهواء المحيط بها . في هذه الحالة تعرف بالتبريد بالهواء الطبيعي، مثال ذلك محولات التوزيع. في محولات القدرة تستخدم مراوح تثبيت أما رأسياً على المشعات أو افقياً اسفل المشعات، وذلك للحصول على معدل تبريد عالي، ويختلف عدد المراوح وحجمها من محول الى آخر وكلما ارتفعت قدرة المحول كلما زاد معدل التبريد.

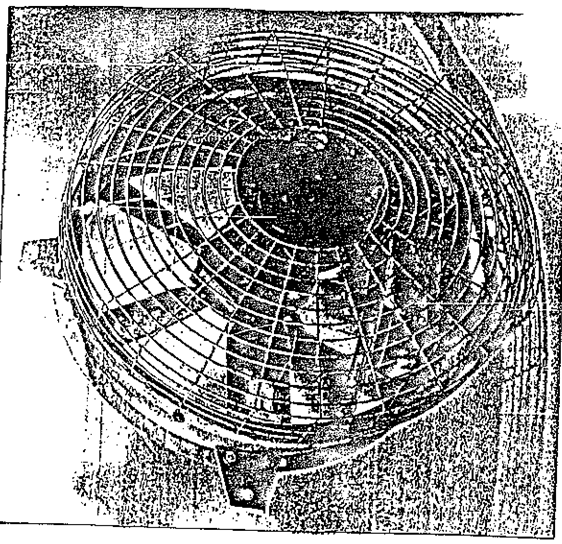

شكل (1) يوضح مروحة بمحرك.

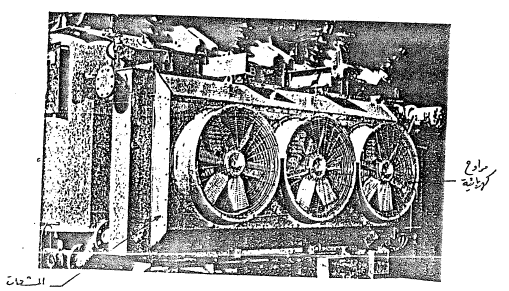

شكل (٢) يوضح محول قدره مركب عليه عدد ثلاثة مراوح بمحرك مركبه على المشعات رأسياً.

شكل (1)

شكل (2)

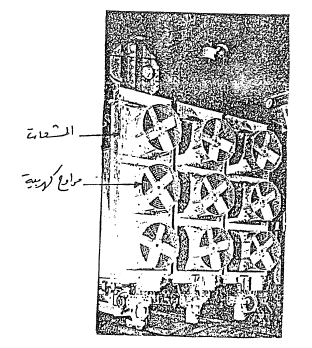

شكل (3) يوضح محولاً ذا قدرة كبيرة ، مركب عليه عدد ٩ مراوح بمحرك مركبه على المشعات رأسياً

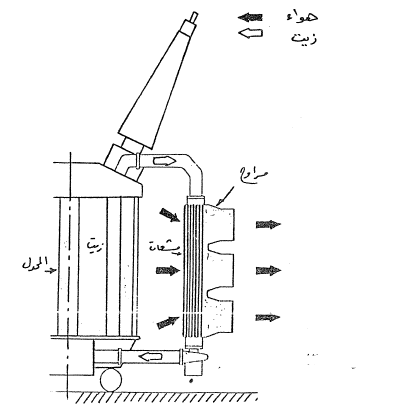

يتم تشغيل المراوح عن طريق دوائر تحكم يتم تشغيلها مرحلياً حسب درجة الحرارة ، فعند وصول درجة حرارة الملفات الى درجة معينة - نتيجة ارتفاع الحمل - تعطى اشارة لتشغيل مجموعة من المراوح وعند الوصول إلى درجة حرارة أعلى يتم تشغيل المجموعة الثانية للمراوح . في هذه الحالة يسمى التبريد الخارجي تبريد هواء جبري. شكل (2) يوضح كيفية تركيب مراوح بالمحركات على مشعات محول ويبين اتجاه التيارات في وسط التبريد الخارجي (الهواء) واتجاه التيارات في وسط التبريد الداخلي (الزيت) وتوضع شروط لتتحكم في المسافة بين هيكل المحول ، والمشعات بحيث لا تقل عن متر واحد ، كما يجب الا تزيد المسافة عن ثلاثة أمتار ، وعند تركيب المراوح يجب التأكد من اتجاه دورانها بحيث يجعل اتجاه الهواء خارجاً عبر المشعات كما في شكل (4) .

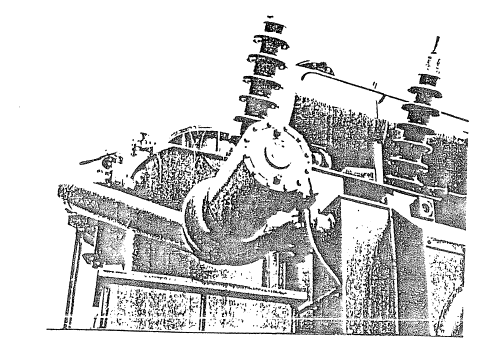

شكل (5) يوضح مضخة تدار بمحرك لتقليب زيت المحول، وهو ما يطلق عليه تبريد موجه ويستخدم في محولات القدرة ذات القدرات الكبيرة جدا.

شكل (3)

شكل (4)

شكل (5)
