طرق التبريد

يمكن الحفاظ على الاتزان الحراري بالمحولات، عن طريق تحديد مفقودات عدم التحميل وكذلك مفقودات التحميل بالمحولات، بحيث يكون ارتقاع درجات الحرارة المسموح بها حسب المواصفات القياسية، خلال التشغيل العادي للمحولات.

وعلى هذا فمن الضروري، تجهيز المحولات بمعدات تبريد، وهي تعتمد على نوع وسط التبريد وقدرة المحولات.

تكون جميع المحولات الكبيرة مغمورة في الزيت، وبالإضافة لاستخدام الزيت كعازل فانه يستخدم كوسط لتبريد الملفات ، ويعتمد ارتقاع درجة حرارة الملفات على الحرارة المتولدة بالملفات، ومعدل مرور الزيت على سطح الملفات لتبريدها. ويوجه الزيت للمرور خلال ممرات للتبريد ، وهذا أما أن تكون أفقية أو رأسية حسب نوع الملفات. فمثلاً الملفات من النوع اللولبي والقرصي، فان المساحة الكبيرة من الأسطح تكون أفقية وبالتالي تحتاج الى ممرات أفقية . ويتحدد مسار مرور الزيت المرغوب فيه. يوضع حواجز خلال ممرات الزيت، ويكون المرور بالتناوب بين ممرات الزيت الداخلية والخارجية، علماً بأن الزيت يتحرك من أسفل الملفات الى أعلاها بفعل التيارات الحرارية، فعندما يصعد الزيت الساخن أعلى الملفات ، ينزل خلال الزعانف ، فيبرد اثناء تزوله حتى يستقر أسفل الملفات ، وعندما يسخن بالحرارة الناتجة عن الملفات يصعد إلى اعلى، وهكذا.

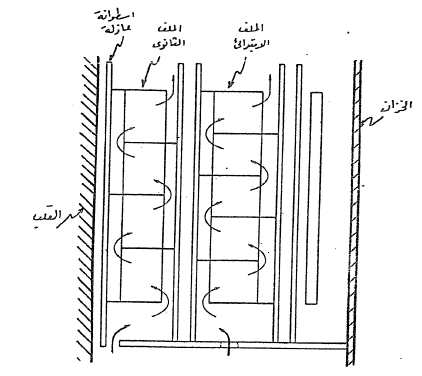

شكل (1) يمثل اتجاه مرور الزيت في محول يحتوي على عدد ٤ ملفات ثانوية، وعدد ٥ ملفات ابتدائية، حيث ان اتجاه الزيت في الملفات الخارجية غير موجه.

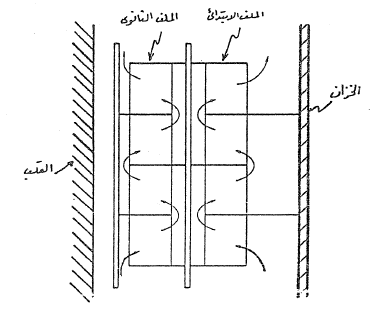

شكل (2) يمثل اتجاه مرور الزيت في محول يحتوي على عد ٤ ملفات ثانوية، وعدد ٤ ملفات ابتدائية، حيث أن اتجاه الزيت في الملفات محدد، وعلى ذلك فان معظم المحولات ( فيما عدا المحولات الجافة) يكون وسط التبريد الداخلي زيت، اما بتقليب طبعي، أو جيري غير موجه، أو جبري موجه، ويكون وسط التبريد الخارجي أما هواء بتقليب طبيعي، أو جبري غير موجه أو جبري موجه، أو مياه جبري غير موجه.

جدول (1) يوضح نوع وسط التبريد، والرموز المستخدمة.

شكل (1)

شكل (2)

جدول (2) يوضح نوع التقليب، طبيعي - جبري موجه - جبري غير موجه، والرموز المستخدمة.

يتم ترتيب الرموز المستخدمة للتبريد ، حسب المواصفات القياسية العالمية ، بحيث توضح الرموز نوع وسط التبريد للملفات، نوع التقليب للوسط المستخدم مع الملفات ، نوع وسط التبريد خارج المحول، نوع التقليب لوسط التبريد خارج المحول.

جدول (3) يوضح ترتيب الرموز المستخدمة لعمليات التبريد.

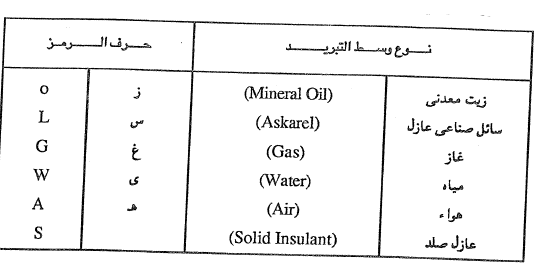

جدول (1)

الحروف الرمزية المستخدمة لطرق تبريد المحولات

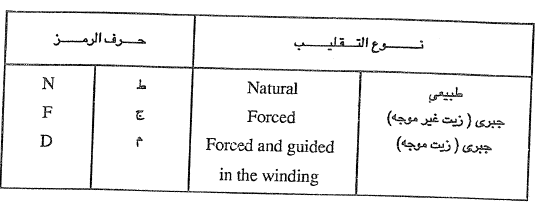

جدول (٢)

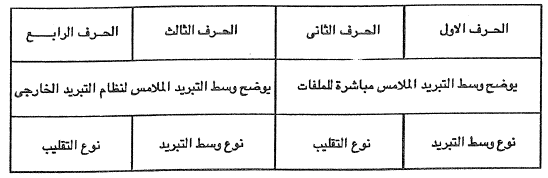

جدول(3): ترتيب الرموز

أي أن الحرف الأول والثالث يوضحان نوع وسط التبريد ، ويستدل عليه من جدول رقم (1)

الحرف الثاني والرابع يوضحان نوع التقليب، ويستدل عليه من جدول رقم (2) .
