التأريض خلال ممانعة

المؤلف: الدكتور كاميليا يوسف محمد

المصدر: المحولات الكهربائية

الجزء والصفحة: 131

28-11-2021

2163

التأريض خلال ممانعة

هي حالة وسط بين التأريض المباشر لنقطة التعادل ، والتأريض خلال ملف. التأريض خلال ممانعة تتم بتوصيل معاوقة (Impedance) بين نقطة التعادل والارض..

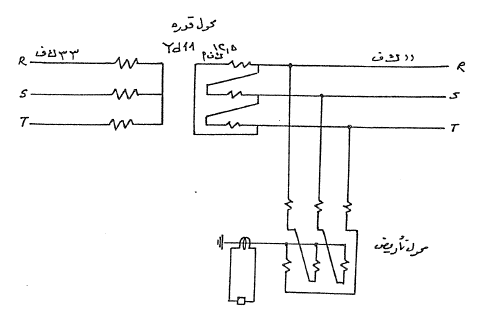

هذه المعاوقة غالبا ما تكون في صورة محول تأريض (Grounding Transformer) ، ويستخدم في حالة المحولات الموصلة d ويراد تأريضها ، ومحول التأريض عبارة عن ملفين بنسبة 1: 1 وتوصيلهم Z كما في شكل (1)
