نظام التأريض خلال مقاومة
يتم توصيل مقاومة مناسبة بين نقطة التعادل والأرض وغالبا ما تكون قيمة مقاومة التأريض أكبر من قيمة ممانعة النظام - يحدد تيار القصر بين وجه والارض تبعا لمقاومة التأريض أو تحدد قيمة مقاومة التأريض تبعا لقيمة تيار القصر المراد مروره وقت القصر.. كما في شكل (1)
يجب أن يؤخذ في الاعتبار قيمة فقد القدرة للمقاومة خلال قصر مع الارض

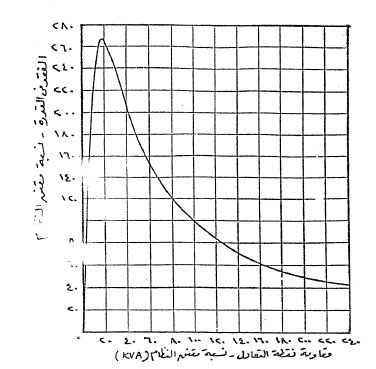

شكل (2) يمثل العلاقة بين فقد القدرة ومقاومة التأريض (في المائة) ، فقد القدرة تمثل بنسبة معدل 5164 لسعة التوليد الموصلة (في المائة) .

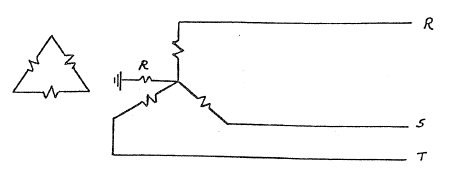

شكل (1)
