حماية المحولات المتصلة على التوازي

المؤلف:  الدكتور كاميليا يوسف محمد

المصدر:  المحولات الكهربائية

الجزء والصفحة:  346

22-11-2021

2756

حماية المحولات المتصلة على التوازي

تكون اجهزة الوقاية الضرورية في حالة محولات متصلة على التوازي (بالاضافة الى الوقاية الاساسية: التفاضلية والغازية) عبارة عن:

- جهاز وقاية ضد زيادة التيار

- جهاز وقاية ضد الاعطال الارضية

- جهاز وقاية ضد زيادة التيار - اتجاهي

- جهاز وقاية ضد الاعطال الارضية — اتجاهي

هذا وتركب الوقاية الاتجاهية على جانب الجهد المنخفض للمحول، لمنع المغذيات السليمة من تغذية القطاع العاطل.

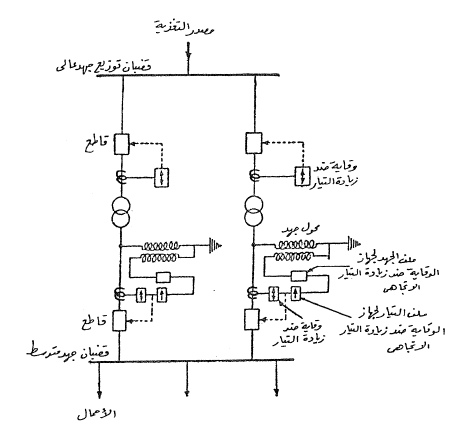

شكل (1) يوضح توصيل هذه الاجهزة على محولين متصلين على التوازي.

شكل (1)
