طرق قياس مقاومة العزل

1- استخدام ميجرMegger

من الطرق السهلة والاكثر شيوعاً لقياس مقاومة العزل مباشرة ، بالميجا أوم هي استخدام ميجر.

لقياس مقاومة العزل تتبع الخطوات التالية :

- التأكد من أن الخزان والقلب مؤرضين

- يتم عمل دائرة قصر بين أطراف كل ملف .

- يتم قياس مقاومة العزل بين أطراف ملف وأطراف الملفات الأخرى بعد تأريضها .

إذا كانت توصيلة ملفات المحول مؤرضة مباشرة مع الارض ، فيجب أولاً فك هذا الارض قبل قياس مقاومة العزل. اذا كانت توصيلة الارضي لا يمكن فكها . كما في حالة بعض الملفات ، التي تكون نقطة التعادل لها مؤرخة مباشرة مع الارض ، فلا يمكن في هذه الحالة قياس مقاومة عزل الملفات .

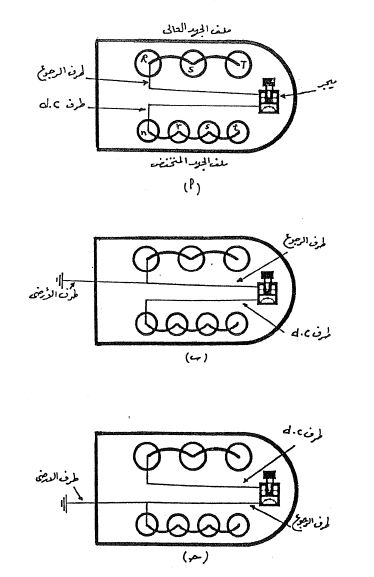

لو اعتبرنا محولاً يحتوي على ملفين : ملف جهد عالي و ملف جهد منخفض فلقياس مقاومة عزل ملف الجهد العالي ، فانه يتم عمل دائرة قصر بين أطراف ملف الجهد العالي (الثلاثة أوجه ) وعمل دائرة قصر اخرى مع الارض بين اطراف ملفات الجهد المنخفض (الثلاثة اوجه)،ثم يتم قياس مقاومة العزل بين أطراف ملف الجهد العالي وأطراف ملف الجهد المنخفض المؤرض ويتم عكس التوصيلات على ملفات المحول عند قياس مقاومة عزل ملف الجهد المنخفض ، كما في شكل (1) أ،ب، ج.

يجب الا يقل جهد مخرج الميجر عن 500 فولت .

يوجد بالميجر محرك، وهو اما أن يدار باليد ، أو عن طريق دائرة موحد كهربي داخلية، يجب أن تؤخذ قراءة الميجر بعد مرور دقيقة واحدة من عملية إدارة المحرك ، بمعنى آخر يجب أن يستقر الجهد الخارج من الميجر لمدة دقيقة واحدة ، قبل تسجيل قراءة مقاومة العزل. في حالة استخدام الميجر ذات اليد فانه يمكن أخذ القراءة بعد نصف دقيقة لصعوبة استمرار البوران أحياناً لمدة دقيقة واحدة.

2 - الاستدلال بمعامل قدرة العزل Insulation Power Factor

يتم اختبار معامل قدرة العزل اما باستخدام قنطرة خاصة أو بواسطة استخدام طريقة فولت امبير-وات لاعطاء دلالة لحالة الرطوبة في العزل. اذا كانت قيمة معامل قدرة العزل 50% أو أكثر فإن هذا يشير الى وجود رطوبة في العزل

شكل (1)
