تجفيف المحولات

تتم اجراءءت عمليات التجفيف لجميع المحولات بعد تركها للمصنع الذي انتجها ، حيث ينتج عن عمليات النقل والتخزين للمحولات أن تمتص نسبة من الرطوبة. وعلى هذا يجب اجراء عمليات التجفيف لها عند بداية تشغيلها ، للتخلص من أية نسبة رطوبة في الزيت أو العوازل لضمان أمان التشغيل، ثم تجري الاختيارات اللازمة للتأكد من أنه تم التخلص من المرطوبة فعلاً

تجفيف الزيت والملفات

اذا تم نقل أو شحن المحول وهو مملوء بالزيت ، فيجب في هذه الحالة اجراء اختبار انهيار العزل لعدد 4 أو 5 عينات زيت يؤخذ من اسفل الخزان الرئيسي. تحدد صلاحية العزل كالآتي:

- اذا كان متوسط نتائج اختبار انهيار العزل لايقل عن 22 ك.ف.

(عند فجوة مقدارها 2.5 سم ) ، فان هذا يشير الى أن العوازل والزيت في حالة تشغيل جيد .

-  اذا كان متوسط نتائج اختبار انهيار العزل يقل عن 22 ك. ف. يجب في هذه الحالة أجراء تجفيف الزيت.

اذل تم شحن المحول يدون زيت، أوكان مملوءاً بغاز نيتروجين جاف فانه في هذه الحالة يحتاج الى تجفيف عند وصوله الى موقع التركيب.

يتم عادة قياس مقاومة العزل للمحولات حيث انها تعطي دلالة تقريبية لحالة المحول من حيث احتياجه لعمليات التجفيف.

مقاومة العزل Insulation Resistance

تتناسب قيمة مقاومة العزل تناسباً عكسياً مع درجة الحرارة، فتكون قيمة مقاومة العزل عندما يكون المحول بارداً أكبر عن قيمتها والمحول ساخن، كذلك تكون قيمة مقاومة العزل والمحول بدون زيت أكبر من قيمتها والمحول مملوء بالزيت. وقياساً على ذلك يجب أن يتم قياس مقاومة العزل عند حالة معينة وهي: درجة الحرارة 20م، يجب ملء المحول بزيت محولات جاف وفي حالة جيدة.

جدول رقم (1) يوضح قيمة مقاومة العزل في الزيت عند درجة حرارة 20م، المقابلة لقيمة الجهد العادي (خط / خط )

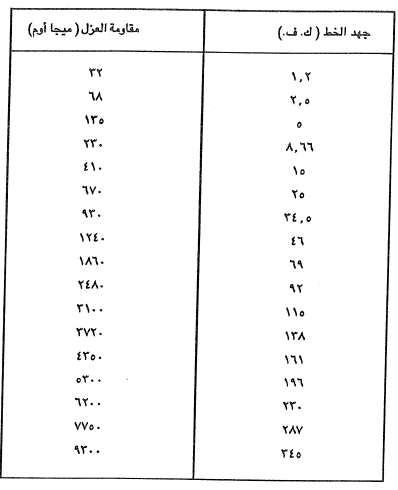

جدول (1) أقل قيمة لمقاومة العزل في الزيت (20م)

اذا لم يتم قياس مقاومة العزل عند 20م يمكن في هذه الحالة تصحيح قيمة مقاومة العزل المقاسة، وذلك باستخدام جدول رقم (2) ، على أن يتم ضرب قيمة المقاومة المقاسة في معامل التصحيح المقابل لدرجة حرارة المحول اثناء القياس. أما في حالة قياس مقاومة العزل، وكان المحول خالياً من الزيت، فأن القيمة المقاسة يجب قسمتها أولا على 20. ثم عمل تصحيح بمعامل التصحيح لدرجة الحرارة. للتخلص من معامل التصحيح عندما تكون قيمته كبيرة ، يجب ان تكون درجة حرارة المحول بين 40 م ، صفر م . جدول رقم (2) يوضح قيم معامل التصحيح لدرجات الحرارة .

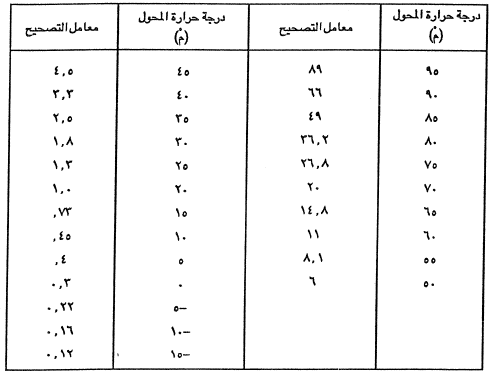

جدول (2) قيم معامل تصحيح درجة الحرارة لقياس مقاومة العزل .
