تغيير نقط التقسيم عن طريق ممانعة ومفاتيح تفريغ

في بعض الحالات يكون من المستحب استخدام قاطع تفريغ مع الممانعة المستخدمة لتغيير نقط التقسيم. يوضح هذا النوع في الشكل رقم (1) المحول في هذه الحالة يحتوي على عدد 15 خطوة. يمثل الشكل وضع الخطوة رقم 1 وفيه جميع المفاتيح مغلقة.

لتغيير خطوة المحول من الخطوة رقم 1 الى رقم 2 ، يفتح D.S رقم 2 بدون حدوث قوس كهربي ، تيار التحميل يمر خلال S.S رقم 2 ، مفتاح التفريغ رقم 4 ، توازي مع مفتاح S.S رقم 3 ، من خلال مفتاح رقم 3. يفتح مفتاح التفريغ رقم 4، S.S رقم 2، يتحرك من وضع 11 الى وضع 10 ، يغلق مفتاح التفريغ رقم 4 ، يغلق D.S رقم 2 ، يصبح المحول على الخطوة رقم 2 لتغيير خطوة المحول من الخطوة رقم 2 الى خطوة رقم 2 يستخدم S.S ، رقم 3، D.S رقم 3 ومفتاح التفريغ رقم 4، بنفس الطريقة التي اتبعت لتغيير الخطوة من رقم 1 إلى رقم 2 - ونتبع نفس وضع المفاتيح بالجدول المرفق. من مشاكل استخدام قاطع التفريغ حدوث فقد في المفرغ ولذلك يجب وضع الحماية الكافية للكشف عن هذه المشكلة وتجنبها.

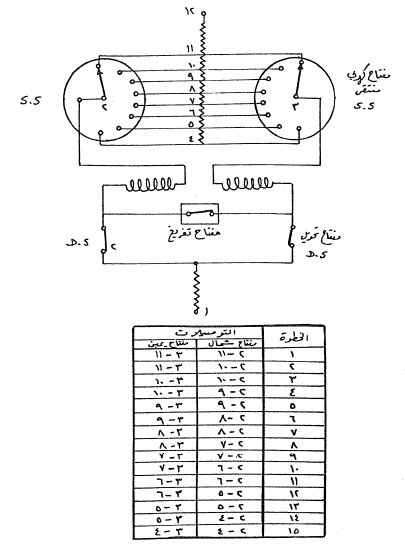

شكل (1): تغيير نقط التقسيم عن طريق مانعة ومفتاح مفرغ
