تغيير نقط التقسيم عن طريق ممانعة ومفاتيح تحويل

ان مفاتيح التحويل كما في شكل (1) ، يحتوي المحول في هذه الحالة على عدد 15 خطوة ، يمكن الحصول عليها بأستخدام عدد 2 مفتاح كهربي منتقى (Selector Switch) وعدد 2 مفتاح تحويل (Diverter Switch) يوجد ترابط ميكانيكي بين مفتاح التحويل ومفتاح كهربي منتقى، الجدول المرفق يوضح وضع المفاتيح المقابل لكل خطوة من خطوات المحول.

لتغيير خطوة المحول من الخطوة رقم 1 إلى رقم 2 يفتح D.S رقم 2 ، يحرك S.S رقم 2 من نقطة التقسيم 11 الى نقطة التقسيم 10 ثم يقفل D.S رقم 2 .

لتغيير خطوة المحول من الخطوة رقم 2 إلى الخطوة رقم 3 نبدأ بنفس النظام بأستخدام D.S رقم 3 مكان D.S رقم 2 وتتبع نفس وضع المفاتيح بالجدول المرفق.

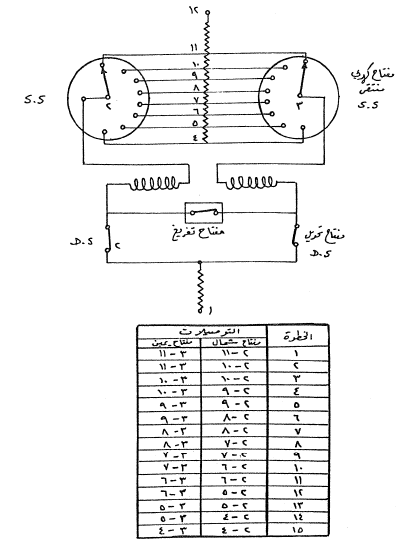

شكل (1): تغيير نقط التقسيم عن طريق تغيير ممانعة
