تغيير نقط التقسيم عن طريق تغيير ممانعة

يكون أبسط انواع التغيير عن طريق تغيير ممانعة، وهي الطريقة المستخدمة بالشكل (1) حيث يوضح الشكل ملف ابتدائي لأحد أوجه محول يحتوي على مغير جهد ذو عدد 9 خطوات يتم الحصول عليها عن طريق مجموعة من المفاتيح ، موصلة عند نقط تقسيم مختلفة على الملف، حيث يقابل كل خطوة عدد من المفاتيح تكون في وضع توصيل.

يتم توصيل المفاتيح في مجموعتين متصلين بممانعة تحتوي على طرف بنصفها ، الملفات في هذه الحالة تكون ذات مقنن مستمر. الجدول المرفق يوضح اي المفاتيح تكون في حالة توصيل عند كل خطوة من خطوات المحول. فمثلاً عند الخطوة رقم 1 ، يكون المفتاح رقم 1 مقفل وتكمل الدائرة الكهربائية من خلال نصف الممانعة فقط، لتغيير وضع المحول من الخطوة رقم 1 الى الخطوة رقم 2 يتم توصيل المفتاحين ارقام 1 ، 2 وتكون الممانعة متصلة توازي مع جزء الملف بين المفتاحين 1 ، 2 وهذا هو وضع المنتصف للجهد. الخطوة الثالثة يكون المفتاح رقم 2 فقط مقفل اي أن الدائرة تكمل من خلال النصف الثاني للمانعة، وهكذا..

هذا النوع من المحولات يجب أن يكون حجمه كبير لاحتوائه على عدد من المفاتيح ذات سعة تيار قطع، وبالتالي يلزم كمية كييرة من الزيت.

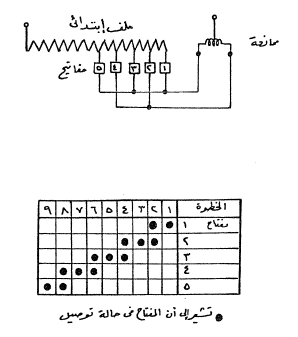

الشكل (1)
