تبريد زيت جبري موجه وهواء جبري (ODAF)

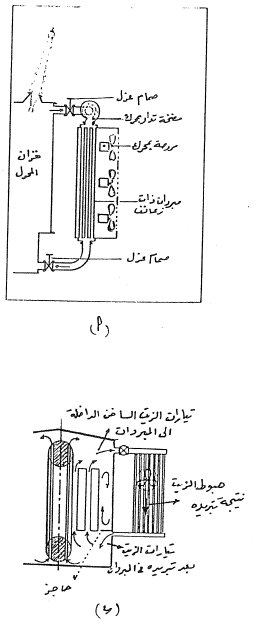

تستخدم هذه الطريقة للمحولات ذات القدرات العالية جدا. ومبردات الهواء عبارة عن انابيب من الالمونيوم ذات زعانف ، أو مواسير من النحاس مصنعة بشكل خاص. ويستخدم عدد قليل من المراوح نسبياً ، ويصبح دوران الزيت في هذه الحالة موجه للملفات شكل (1أ) يوضح استخدام مضخة تدار بمحرك في أعلى المبرد ، ويحتوي المبرد على عدد 3 مراوح بالمحركات. نتيجة توجيه الزيت نحو الملفات ترتفع سرعته الى عشرة امثال السرعة العادية ، الناشئة عن التيارات الحرارية. يلاحظ في شكل (1ب) حاجز داخل الخزان، بجوار الملفات ، يساعد على توجيه سريان الزيت حول الملفات.
شكل (1)
