عازلات من نوع المكثف

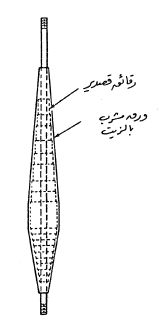

تستخدم المحولات الجهد العالي للتركيب داخل المبنى أو خارجه. العازل عبارة عن جسم من البورسلين بداخله قضيب موصل مركزي، يحاط بطبقات متبادلة من مادة عازلة، مع رقائق من القصدير أو الالومنيوم، تعمل كما لو كانت مكثفات متصلة على التوالي بين الموصل المركزي وبين جسم العازل. شكل (1) يوضح مقطع في الجزء الداخلي لعازل مكثف موضحاً به الرقائق المعدنية وورق مشرب بالزيت.
شكل (1)
يمكن أن يكون جسم العازل الخارجي، المصنوع من البورسلين، عبارة عن جزء واحد، أو اجزاء متعددة، يتم تجميعها بواسطة وصلات (حلقات) محكمه (Tight Seals) .
يمكن أن يكون العازل الداخلي من النوع الجافه، اوالنوع المشرب بالزيت اوالراتنج. عند تصنيع العازل يجب التأكد من معدل انحدار الجهد حتى لا يتعرض العازل لاجهادات زائدة .
شكل (2) يوضح مكونات عازل مكثف، بعازل داخلي مشرب بالزيت ويحتوى على محول تيار.
شكل (2)
