الملفات المركزية: النوع المتراكب

المؤلف:  الدكتور كاميليا يوسف محمد

المصدر:  المحولات الكهربائية

الجزء والصفحة:  53

16-10-2021

2682

هذا النوع يناسب الملفات التي يمر بها تيار حتى 20 أمبير، ويستخدم بتوسع في ملفات الجهد العالي (الملف الابتدائي)، بمحولات التوزيع، وتستخدم موصلات عبارة عن سلك ملفوف أو سلك شرائط معزول يورق عازل. الملف الكامل يتكون من عدد من المخدات (Coils)تحتوي على عدد من اللفات. بين كل فخدة واخرى يوضع عازل من الورق يغلف هذا العزل حول نهاية لفة المخدة وهذا يساعد على حفظ مكونات الملف مضغوطه تتصل هذه المخدات (Coils) عادة على التوالي.

تترك بين كل مخدة وأخرى مسافة تعرف بقطاعات عزل الوصل ويتم الربط بين المخدات في هذا الفراغ، ويتراوح الطول المحوري لكل مخدة من 75 مم الى 100 مم،تعتمد على قيمة الجهد وعمق الملفات، بينما تكون المسافة المتروكة بين كل مخدتين حوالي 6 مم، وقد تزيد تبعاً لقيمة الجهد.

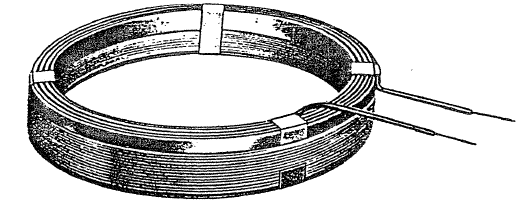

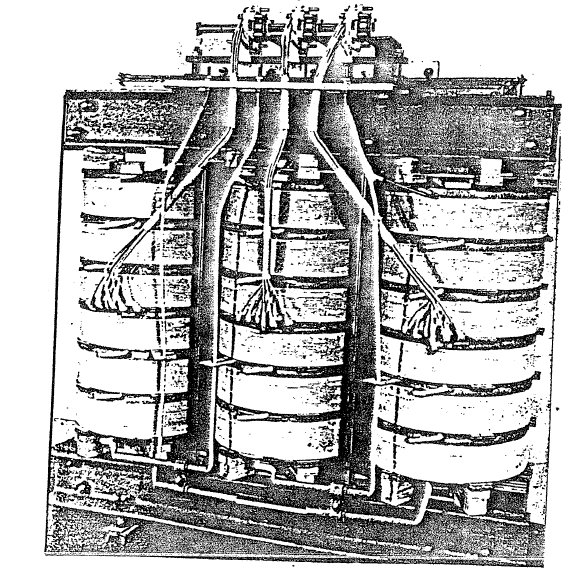

شكل (1) يمثل مخدة عبارة عن عدد من اللفات من نوع المتراكب بينما شكل (2) يوضح ملفاً كاملاً مكوناً من عدد 6 مخدات متصلة على التوالي.
