الملفات المركزية: النوع الحلزوني أو النوع الاسطواني

يعتبر هذا النوع مناسباً للملفات التي يمر بها تيار كهربي عالي جداً، ولذلك فهو يستخدم للملفات الثانوية (ملفات الجهد المنخفض) ، ويستخدم كذلك للملف الابتدائي اذا كان التيار المار به ذا قيمة كافية ، عموماً يستخدم هذا النوع للتيارات أكبر من 100 أمبير .

المخدات الحلزونية تتكون من طبقات ملفوفة ومستمرة الطول من قمة اللفة الى أسفلها ، وتكون عبارة عن خوصات ذات مقطع مربع أو مستطيل متوازية . تجمع الموصلات على شكل شريط قبل مرورها على المسئول عن لف لفات الملف ، وذلك لغرضين : تجميع ومسك الموصلات معاً قبل عمليات اللف ، وحمايتها من أية انهيارات ، أو أعطال قبل أو خلال عمليات تكوين الملفات . تلف اللفات الحلزونية مباشرة على اسطوانة صلبة معزولة .

في نهاية اللفات تترك مسافة من الموصل الملفوف بطول مناسب لعمل وصلات النهاية ، وتكون حافة المجموعة أو الحزمة (Edgeblock) مكونة من شرائط متناقصة تدريجياً (Tapered Strips ) ملفوفة مع بعضها في نهاية كل ملف ، وذلك لاعطاء قوة تثبيت ميكانيكي عند التجميع على الساق.

في المحولات ذات الملفات الاسطوانية يوضع الملف الثانوي ( ملف الجهد المنخفض ) فوق اسطوانة من الورق المقوى لعزلة من الساق - ثم يترك حيز لمرور النيت كتبريد، ثم توضع اسطوانة من الورق المقوى كعزل، أو اي نوع آخر من المواد العازلة الصلبة، ثم يوضع فوقها الملف الابتدائي (ملف الجهد العالي) .

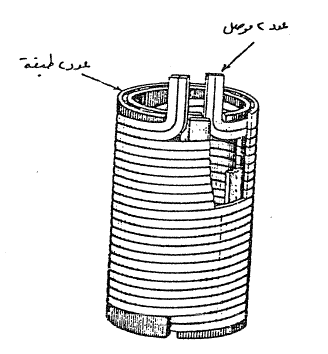

شكل (1) يمثل أبسط أنواع اللفات الاسطوانية ذات طبقتين، وبمقطع مستطيل يحتوي على مواسير زيت للتبريد، اللفات متجاورة ومتلامسة مع بعضها . ومن عيب هذا النوع ضعف المتانة الميكانيكية، يستخدم لملفات الجهد المنخفض ويوضح الشكل عدد اثنين موصل لكل لفة.

شكل (2) يمثل ملفات اسطوانية ذات طبقات متعددة الموصلات ذات مقطع دائري، وتحتوي أيضاً على مواسير زيت للتبريد. بين كل اسطوانة والأخرى توجد أسطوانة من الورق العازل المقوى، يستخدم هذا النوع لكل من الملفين الابتدائي والثانوي وللجهود حتى 35 ك.ف.

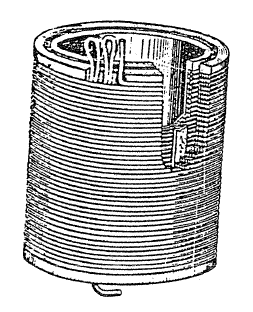

وتستخدم الملفات الحلزونية  في المحولات ذات القدرات المتوسطة، في الشكل (3) يتكون الملف من لفات متعددة تلف على اسطوانة مغطاة بمادة عازلة، ويمكن أن تترك مسافات بين اللفات لمواسير التبريد. اللفة في الملفات الحلزونية سكون من عدد من الموصلات متوازية، تلف بحيث تكون أسطحها متلامسة في اتجاه شعاعى. يوضح

الشكل (1)

الشكل (2)

الشكل (3)

الشكل (4)

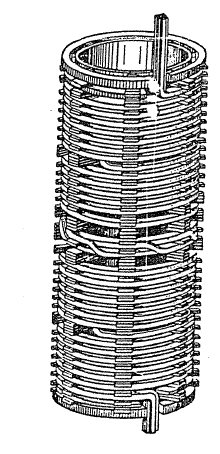

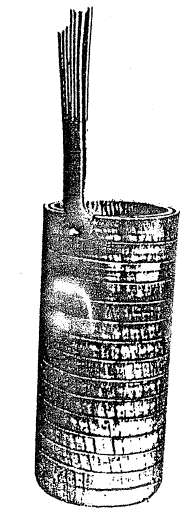

شكل (4) ملفاً حلزونياً ذا طبقتين أما شكل (5) فيوضح ملفاً حلزونياً ذا موصلات متعددة متوازية فىكل لفة مع وجود فواصل عازلة بين كل لفة للتهوية، أو لمرور سائل التبريد .

لتنظيم تقسيم التيار بين الموصلات المتوازية ، يجب أن تتبادل الموصلات الأوضاع، بحيث يأخذ كل موصل جميع الاوضاع المحتملة .

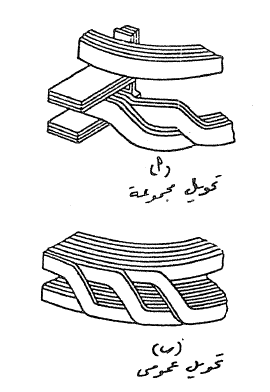

شكل (6) يوضح تبادل وضع الملفات الحلزونية ، ففى شكل (6)أ نجد تبادل مجموعة من الموصلات مع مجموعة أخرى ، أما في شكل (6) ب فقد استخدمت الطريقة العامة للتبادل، حيث يتم فيها تبادل موصل واحد مع موصل آخر.

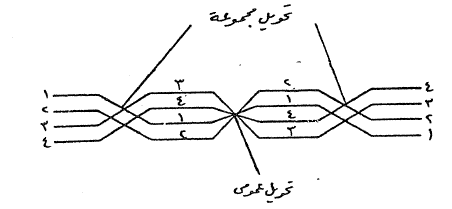

شكل (7) يوضح طريقة تبادل الوضع لمجموعة مكونة من أربعة موصلات على التوازي ، وبها تبادل الموصلات بحيث أخذت جميع الاوضاع المحتملة . وفي الصناعة امكن عمل ملفات بعدد 24 موصل توازي او اكثر ، وتستخدم هذه الطريقة لعمل ملفات الجهد المنخفض التي يمر بها تيار عالى جداً .

شكل (5)

شكل (6)

شكل (7)
