الملفات المتداخلة

الموصلات عبارة عن شريط نحاس ذي مقطع مستطيل أو مربع ، ويمكن استخدام موصل أو أكثر على التواني، معتمداً على قيمة التيار.

تشكل اللفات على شكل فطيرة وتستخدم لكل من المحولات ذات القلب او المحولات الهيكلية. شكل (1) يوضح ملف فطيرة مربوطاً بشرائط.

عند تجميع المحول يوضع عازل من الألياف الصناعية (Fiber Insulation) بين الملفات، كما في شكل (2) ، وهذا يسمح بتعريض أكبر سطح من الملفات لوسط التبريد، وبالتالي يسمح للحرارة بالانتقال من الموصلات الى وسط التبريد، وبذلك يتغلب على الحرارة الزائدة، يلاحظ شكل العازل واحتوائه على فراغات على شكل أنابيب لتسمح بمرور الزيت خلالها. حيث أن الملف على شكل فطيرة له مواصفات خاصة فانه يتم لفه على شريط عازل رأسي موضوع على اسطوانة من الورق المقوى. يتم توصيل الملفات بطريقة معينة مكونة الملف الابتدائي أو الملف الثانوي، مع مراعاة ان يكون القلب والملفات عند التجميع مثبته تثبيتاً قوياً حتى تتحمل القوى الميكانيكية الناشئة عن حالات القصر أو الاهتزازات آو قوى الصدمات أثناء النقل.

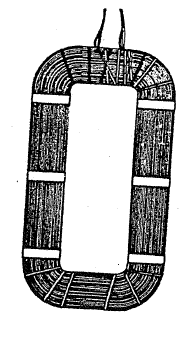

شكل (1) ملف فطيرة

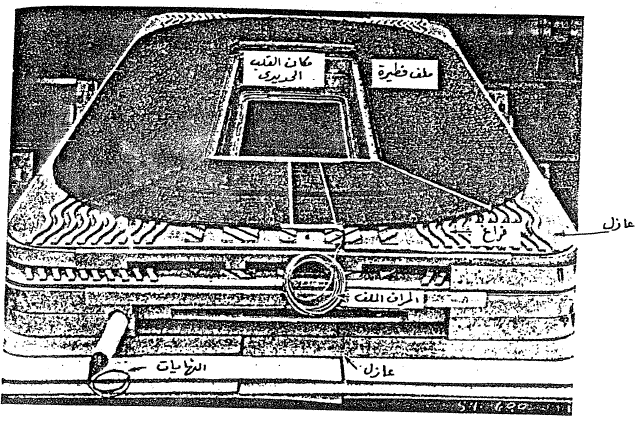

شكل (2) ملفات على شكل فطيرة بينهما عازل
