مميزة التوصيل بقاعدة مشتركة

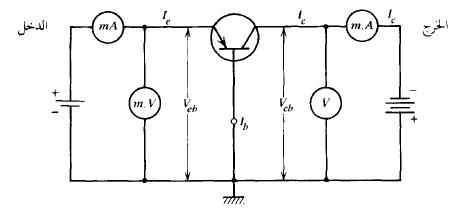

في هذه الحالة تكون القاعدة مشتركة بين دارة الدخل ودارة الخرج كالمبين في شكل (1). وبالنظر للعلاقة (1) يتضح أن تيار المجمع I_c (والذي يعتبر تيار الخرج) يمكن أن يحدد بمعرفة كل من تيار الباعث I_e (الذي يعتبر تيار الدخل) وجهد الخرج I_cb (فرق الجهد بين المجمع والقاعدة) .

..........(1)

أي أنه يمكن إعتبار كل من V_cb ، I_c متغيرات مستقلة تؤثر على المتغير الثالث I_e . لذلك فإنه يمكن كتابة علاقة الخرج كالتالي

.......... (2)

كذلك فإنه يمكن إختيار كل V_cb ، I_e كمتغيرات مستقلة وتحديد كيفية إعتماد جهد الدخل V_cb عليها. أي أنه يمكن إعتبار أن العلاقة

......... (3)

شكل (1)
