الصمام الثنائي المفرغ

المؤلف:  د/محمد فاروق أحمد و د/محمد خضر كاتب

المصدر:  أسس الإلكترونيات

الجزء والصفحة:  55

31-8-2021

2628

الصمام الثنائي المفرغ

يتكون الصمام الثنائي من إلكترودين معدنيين موجودين داخل بالون مفرغ مصنوع من الزجاج أو المعدن، أحد الإلكترودين هو الكاثود (K) وهو الذي تنبعث منه الإلكترونات والآخر يعرف بالأنود (a) والغرض منه جذب الإلكترونات الخارجة من الكاثود وتكوين تيار من هذه الإلكترونات الحرة يعرف بالتيار الأنودي . وفي معظم الحالات يكون كل من الكاثود والأنود على شكل إسطوانتين لهما محور مشترك (شكل ١ أ) وقلما يكونان على شكل قرصين مستديرين متوازيين (شكل ١ ب) . ويرمز للصمام الثنائي في الدوائر الإلكترونية بالرمز المبين في شكل ١ ج، د.

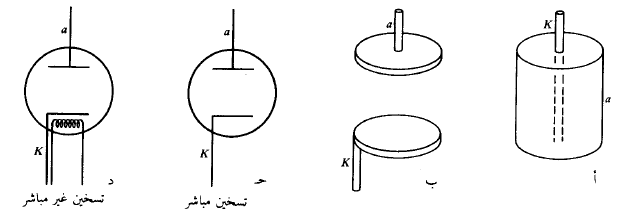

شكل ١
