مقاومة التيار المتناوب

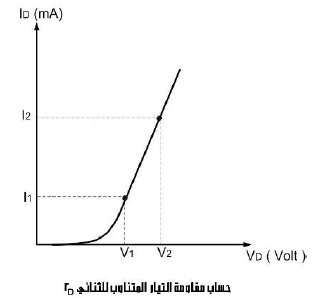

الشكل( 1)

أحياناً نحتاج على تسليط جهد متناوب على طرفي الثنائي، وينتج ن ذلك مرور تيار متناوب، وبالتالي سوف نحصل على مقاومة للدايود تسمى مقاومة الدايود المتناوبة ويرمز لها بالرمز r_D ، حيث أن :

نستنتج من ذلك بأن مقاومة الثنائي في حالة التيار المتناوب تكون ثابتة بقيمة معينة من مرور التيار٠

أيضاً هناك مقاومة أخرى يطلق عليها المقاومة الحجمية Bulk Resistance ، هذه المقاومة عبارة' عن مجموع مقاومتين الأولى مقاومة مادة' شبه الموصل، والثانية هي مقاومة نقاط اللحام، ويرمز لهذه المقاومة بالرمز r_B . وعادm فإن : r_B << r_D .

ولكن أحياناً تكون قيمة هذه المقاومة كبيرة' نسبياً 0.1Ω بالمقارنة مع r_D ، لذلك يجب أن تؤخذ في الاعتبار.
