الانحياز الأمامي

المؤلف: أسامة عمر مسعود العشي

المصدر: مقدمة عن اشباه الموصلات

الجزء والصفحة: 3

28-7-2021

4104

الانحياز الأمامي

عند ربط مصدر جهد على طرفي وصلة P-N كما موضحة بالشكل (1) فإن الفجوات التي تمثل حاملات الشحنات الأكثرية في الطبقة P سوف تتحرك مبتعدة عن الطرف الموجب، كذلك فإن الإلكترونات الحرة التي تمثل حاملات الشحنات الأكثرية سوف تتحرك مبتعدة عن الطرف السالب للمصدر. هذا يعني أن حاملات الشحنات الأكثرية ( الفجوات والإلكترونات الحرة' سوف تتحرك بأتجاه الحاجز) ، وفي حالة تسليط جهد (V) أكبر من جهد الإعاقة فإن هذا يعني أن الإلكترونات سوف تعبر الحاجز نتيجة تغلبها على جهد الإعاقة، وينتج عن ذلك مرور تيار كهربائي تعتمد قيمته على قيمة جهد الوصلة.

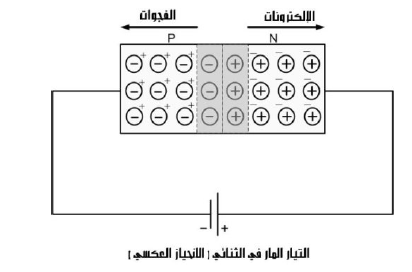

الشكل (1)

الشكل (1) يوضح طريقة ربط المصدر عبر طرفي P-N في حالة الانحياز العكسي يتضح من هذا الشكل أن حاملات الشحنات الأكثرية في طبقة P هي الفجوات التي سوف تتحرك باتجاه الطرف السالب للمصدر ( أي مبتعدة عن الحاجز ). كذلك فإن حاملات الشحنات الأكثرية في طبقة N وهي الإلكترونات سوف تتحرك باتجاه الطرف الموجب للمصدر، أي مبتعدة" عن الحاجز. هذا يعني أن حاملات الشحنات سواء كانت الفجوات أو الإلكترونات سوف لن تعبر الحاجز وينتج عن ذلك عدم مرور تيار كهربائي. بسبب وجود حاملات الشحنات الأقلية والتي تمثل الإلكترونات في طبقة P والفجوات في طبقة N فإن هذه الشحنات الأقلية سوف تتحرك باتجاه الحاجز وينتج عن عبورها الحاجز مرور تيار كهربائي صغير حداً يسمى تيار الانحياز العكسي.
