آلة العرض التصويرية

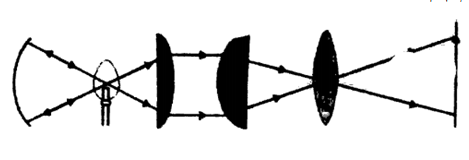

الشكل (1)
تستعمل آلة العرض المبينة في الشكل (1) ، لتكوين أخيلة حقيقية على شاشة كبيرة للشرائح الشفافة ، سواء كانت ثابتة أم متحركة. وللحصول على خيال واضح ، لا بد من مصباح ذي قدرة عالية (400-1200wat) . وتستعمل عادة مصابيح الهالوجينات ، مثل مصباح التنغستن الذي يوجد بداخله بخار اليود . ويتميز بصغر حجمه ، وشدة سطوعه نظرا لصغر حجم الفتيل وكذلك طول مدة خدمته ، يوضح هذا المصباح في مركز تكور مرآة مقعرة (لماذا)؟ ويوضع أمامه عدستان كل منهما محدبة مستوية ، وتسميان المكثف الضوئي ، انظر الشكل (1) ويكون البعد البؤري للمكثف الضوئي صغيراً ، ويوضع المصباح على مسافة ضعفي البعد البؤري منه ، ويوضع الفلم أو الشريحة خلفه ثم توضع العدسة المحدبة ، والتي يجب ان تكون ذات قوة تكبير عالية وقابلة للحركة نحو الفلم أو بعيدا عنه ، ونلك ليتم ضبط موقع الفلم خلف البؤرة بقليل ، وكذلك لضبط الخيال على الشاشة . (حافظات الخيال المتكون) .
