رسم المقاطع الطباقية العرضية
المؤلف:
أ. د. فاروق صنع الله العمري
المصدر:
مبادئ علم الطبقات
الجزء والصفحة:
ص 166 ـ 169
2026-01-26
36
+
-
20
إن الفرق بين المقاطع الطباقية والجيولوجية هو أن الأولى لا تظهر طوبوغرافية (تضاريس) المنطقة والعلاقات التركيبية (كالمضرب وزاوية الميل) كما إن المقياس العمودي المستخدم يكون مكبراً عادة ليظهر التفاصيل العمودية بصورة أكثرترسم المقاطع عمودياً وتجاور إحداها الأخرى حسب مواقعها الجغرافية أيضاً حسب مقياس أفقي يختلف عن العمودي.

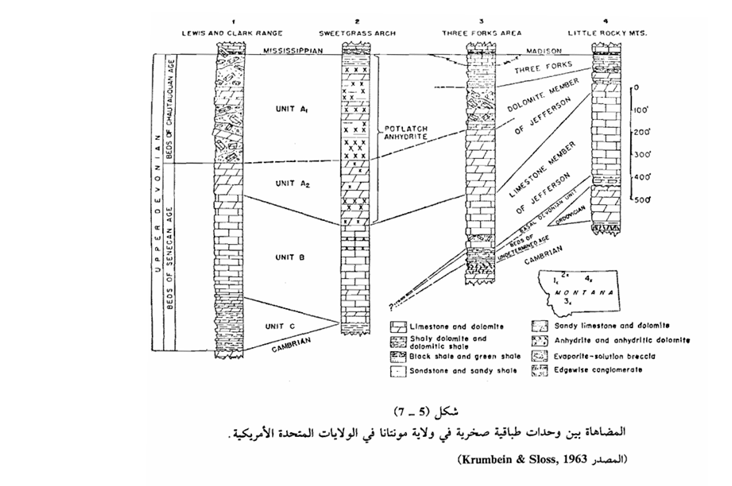

لاحظ الشكل (5 ـ 7) فإنه خالٍ من المقياس الأفقي إلا أن مواقع المقاطع قد حددت في ولاية مونتانا الأمريكية، ونود أن ننبه الطلبة إلى طريقة التعبير عن مضاهاة وحدات طباقية صخرية غير مؤكدة حيث استخدم الجيولوجي الخطوط المقطعة (-- - -) وعلامة الاستفهام في أسفل الشكل والوحدات الطباقية المستخدمة C هي وحدات غير رسمية ، كما نشير إلى الشكل (5 - 8) حيث تم إجراء مضاهاة لوحدات طباقية صخرية في آبار في البصرة والكويت. وقد استخدم مقياسان للرسم أحدهما عمودي والآخر أفقي.
وحينما تكون العلاقات التركيبية مهمة فإن رسم هذه المقاطع يتم باختيار حد لإحدى الوحدات الطباقية الصخرية كمستوى مرجعي (Datum Plane). وعند إكمال رسم المقاطع نلاحظ أنها تكون بارتفاعات متباينة، وذلك يظهر الوضع التركيبي لها ومواقع أحواض الترسيب القديمة يتعلم الطالب رسم مقاطع كهذه خلال دروسه العملية لمادة الطبقية.
