تثبيت التربة النهائية و تحت الاساس بالكلس (الجير)

02:03 AM

24 / 1 / 2023

77

المؤلف : م.د. لؤي محمد عباس الشذر

المصدر : التخمين والمواصفات القياسية

الجزء والصفحة : ص 221 – ص 223

+
-



المواصفات العامة للطرق والجسورSORB/R6F)) وتعديلاتها  لسنة 1999 و 2003

أولاً : المواد

يقتصر عمل التثبيت موقعياً فقط للاماكن التي تحتوي على نسبة عالية من التربة الطينية أو الحصى الممزوج بالطين أو الطين الغريني . ويكون التثبيت بالكلس ناجحاً في الترب الطينية والغرينية التي يزيد فيها دليل اللدونة عن 8 . أما بالنسبة الى أسلوب الجهاز الثابت للتثبيت بالكلس فيجب أن تكون المواد مطابقة للمواصفات

-1-1- الكلس

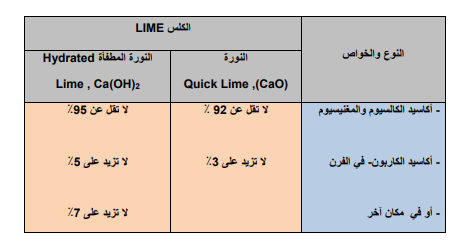

يكون الكلس المستعمل في التثبيت أما هيدروكسيد الكالسيوم صلباً أو نورة مطفأة أو أوكسيد الكالسيوم (النورة) وكما مبين في الجدول  الآتي :

تكون خواص الكلس بموجب المواصفة 2005AASHTO M216 وتجري الفحوص بموجب الفحص

AASHTO T219 2004

2-1- الماء : يجب أن يكون الماء نظيفاً وخالياً من المواد العضوية والمواد الضارة الأخرى ، ويفضل استعمال الماء الصالح للشرب ، يفحص الماء المشكوك به بموجب الفحص 2004-AASHTO T26

ثانياً : مكونات المزيج

تمزج التربة الطينية مع كمية كافية من الكلس للحصول على قوة السحق (Crushing Strength) المطلوبة . تكون نسبة الكلس (3-8) % وتحدد النسبة مختبرياً بحيث يكون معدل مقاومة الانضغاط ( Compressive Strength) لعشرة فحوص متتالية من الموقع لا تقل عن 1 نيوتن /مم  (Nmm (1 ولا تقل أكثر من نتيجتين عن هذه القيمة كما ولا تقل أي نتيجة عن (0.7) نيوتن / مم  وذلك عندما يكون العمر (7) أيام .

ثالثاً : الفحوص

تجري الفحوص الآتية على التربة لمعرفة مدى ملاءمتها للاستعمال في المزيج

فحص التدرج                         AASHTO T88-2004

فحص حدود اتربرك     AASHTO T89-2002 AASHTO T90-2004

فحص الحامضية B.S1377, Test No.11

فحص الحدل                          AASHTO T99-2004

محتوى الماء الطبيعي                        AASHTO T93

رابعاً : تصميم معادلة المزج

تصمم معادلة المزج مختبرياً بموجب المواصفة (2004-AASHTO T220) لتحديد الآتي :

النسب المثالية للكلس والماء وحدود الانحرافات .

كثافة المزيج المثبت بالكلس التي يجب أن لا تقل عن 95% من الكثافة العظمى المعدلة.

نتائج فحص مقاومة الانضغاط لعمر 7 أيام والتي يجب أن لا تقل عن ( 1 نيوتن / مم2 )

العدد الأدنى من الفحوص الواجبة التنفيذ .

خامساً : الحدل

بعد إكمال الفرش وإعطائه الشكل المطلوب يباشر بالعدل ويستمر به لحين إكمال حدل طبقة التربة النهائية أو تحت الأساس أو الاساس بصورة منتظمة ولعمق الطبقة للحصول على مالا يقل عن 95% من الكثافة المعدلة بموجب الفحص - 2004 - AASHTO T220 . يجب أن لا نقل الكثافة الجافة للطبقات المحدولة عن 95% من الكثافة المختبرية العظمى الجافة .

سادساً : السمك والإنهاء

يجب أن يكون السطح المثبت للتربة أو تحت الأساس أو الاساس وسمك الطبقة بعد انجاز العدل خلال 1:30 ساعة بعد المزج بموجب المخططات والمواصفات وضمن حدود الانحرافات الآتية:

 أ- الانحراف عن المنسوب المقرر للتربة يكون (+10سم ، -20 سم ) لطبقة تحت الاساس بموجب الجدول R9/6

ب- لا يزيد انحراف استوائية السطح النهائي عن 3 سم باستعمال مسطرة طول 4 م .

ج- لا يزيد أقصى انحراف للميل الجانبي( Cross Fall) عن 0.5-+ %
