آلة الحصاد المجمعة (الكومباين) Combine

آلة متعددة الوظائف (أشكال 1 و 2) فهي تقوم بتجميع وقطع المحصول ثم إجراء عملية الدراس والفصل والتنظيف للحبوب ويلي ذلك عملية التعبئة. وعلى ذلك يمكن أن تحل محل عدة آلات مثل المحشة، وآلة الدراس الثابتة وآلة التذرية. يوجد أنواع مختلفة من آلة الحصاد المركبة، فمنها الذاتي الحركة وهي آلة قائمة بذاتها، ومنها آلات مقطورة خلف الجرار وتستمد الحركة من عمود الادارة الخلفي للجرار أو من محرك مستقل.

عند استخدام الطرق التقليدية لحصاد الحبوب في السنوات السابقة كان لابد من الأخذ في الاعتبار وجود فاقد في الحبوب يتراوح بين 8 الى 10 %. اما حاليا فقد اصبحت آلة الحصاد المركبة الحديثة في وضع يمكنها من خفض الفاقد بدرجة ملموسة. غير أنه يوجد بعض الفاقد وهذا يتوقف على ظروف الحصاد ونسبة الرطوبة في المحصول ويجب حصر هذا الفاقد لأقل درجة ممكنه. لذلك يجب أن تكون آلة الحصاد المركبة مضبوطة بحيث تتلاءم مع ظروف الحصاد، كما أن القيادة السليمة عامل مهم في الحصاد المثمر. ويلزم اجراء بعض عمليات الضبط حسب ظروف التربة والمحصول. وعمليات الضبط تضمن أحسن النتائج للحصاد والتشغيل الاقتصادي السليم للآلة الحصاد المركبة وتضمن أقل فقد للحبوب. والفقد في الحبوب أو تلف الحبوب يقلل من الأرباح. وتتكون آلة الحصاد والدراس المركبة من الأجزاء الرئيسية التالية:

شكل (1): صورة فوتوفرافية لكومباين أثناء عمله بالحقل

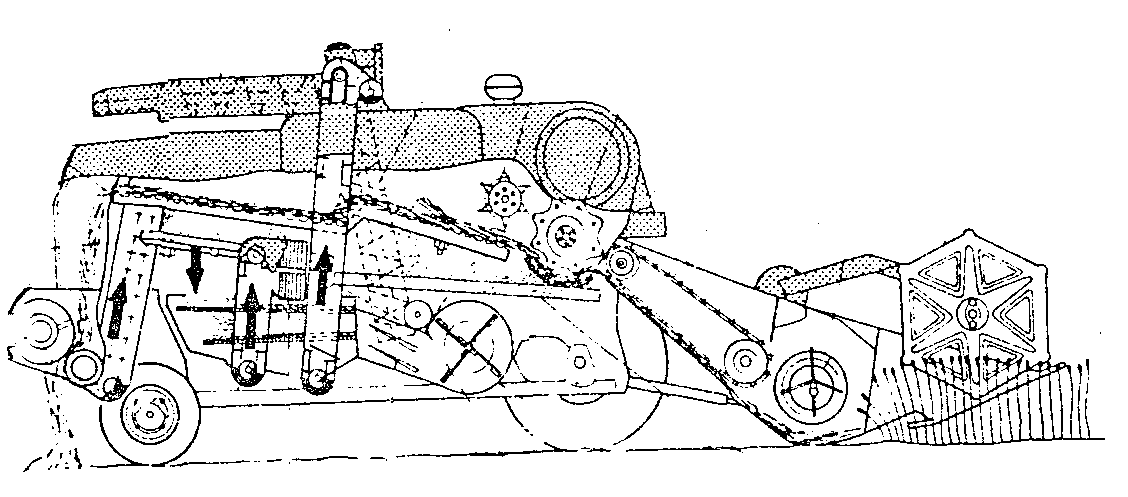

شكل (2): الاجزاء الرئيسية لآلة الحصاد المجمعة (الكومباين)

أ. وحدة القطع والتجميع:

تقوم وحدة الحصد بقطع المحصول ثم نقله الى وحدة الدراس، وتتكون وحدة القطع والتجميع من مضرب الضم والذي يقوم بتوجيه المحصول باتجاه سكين القطع، المحشة، وبريمه التوجيه التي توجه المحصول الى السير الناقل الذي يقوم بنقل المحصول الى وحدة الدراس. تتكون وحدة القطع والتجميع من المحشة (لقطع المحصول)، المضرب (للمساعدة على توجيه المحصول بعد القطع)، البريمة (للمساعدة على التغذية بالمحصول) والحصيرة (لنقل المحصول الى وحدة الدراس).

العوامل المؤثرة على وحدة القطع والتجميع:

• السرعة الأمامية للآلة، حيث تؤدي السرعة الزائدة الى زيادة الحبوب غير مدروسة وكذلك زيادة خروج الحبوب مع القش المدروس نتيجة تحميل الرداخات والغرابيل أكثر من طاقتها.
• ارتفاع القطع، حيث يؤدي تغيير ارتفاع القطع الى تغير كمية مادة المحصول المتجه الى وحدة الفصل.
• سرعة وارتفاع مضرب الضم، حيث تؤدي السرعة الزائدة الى فقد في الحبوب. ويضبط ارتفاع مضرب الضم ليكون اسفل السنابل وقادر على ابعاد السنابل من البريمة حتى يتم قطعها. ويتم ضبط ارتفاع المضرب في المحاصيل الساقطة بحيث يكون منخفضا لالتقاط السنابل ورفعها الى وحدة القطع، وتكون سرعة المضرب أعلى من السرعة الامامية للألة.
• خلوص البريمة ، ويجب أن تضبط البريمة بحيث يكون الخلوص بينها وبين قاع المحشة بين 8 الى 12 مم حسب نوع المحصول. حيث يؤدي زيادة الخلوص لعدم انتظام في التغذية، ويحدث دراس مبكر وفقد للحبوب على الأرضية اذا قل الخلوص.

ب. وحدة الدراس:

تتكون تلك الوحدة من درفيل الدراس، الصدر والدرفيل المساعد (لعدم رجوع المحصول خارج وحدة الدراس).

ج. وحدة الفصل:

وهي المسئولة عن فصل البذور والسنابل التي لم يتم دراسها والمواد الغريبة ويتم هذا لفصل بواسطة الرداخات. وقد تكون الرداخات قطعة واحدة أو متعددة الأقسام. وتعتبر الرداخات المتعددة أكثر استعمالا. وتركب الرداخات من الأمام والخلف على عمود يشبه عمود المرفق. ويحرك عمود الرداخات حركة ترددية في اتجاه المحور الطولي للآلة وحركة الى أعلى والى اسفل. وتتحرك المواد الموجودة على الرداخات الى مؤخرة الآلة بفعل هذه الاهتزازات. وتحتوي الرداخات على فتحات تسمح للبذور بالسقوط والتوجه الى وحدة الغرابيل.

د. وحدة التنظيف (التذرية):

تتكون وحدة التنظيف من مجموعة من الغرابيل ومروحة متعددة السرعات. حيث تقوم الغرابيل بتنظيف البذور من المواد الأخرى التي مرت من فتحات الصدر وفتحات الرداخات عبر حركة ترددية. ويوجد غرابيل علوية وسفلية، وتكون فتحات الغربال العلوي اكبر من السفلي لحجز رؤوس السنابل التي لم يتم دراسها. ويوجد في نهاية هذا الغربال بريمة تستقبل هذه الرؤوس وتعيدها مرة اخرى الى وحدة الدراس. أما الغربال السفلي فيفصل البذور من القش الناعم الذي مر من فتحة الغربال العلوي ويسقط من فتحات هذا الغربال البذور التي تتجمع في حيز اسفل الغرابيل.

وتدفع المراوح الهواء بكميات متغيرة ليتم فصل الشوائب من البذور. واذا زادت كمية الهواء وأصبحت عالية جدا تسبب في زيادة فقد البذور لان تيار الهواء الشديد يحمل معه البذور الى خارج الآلة، وينتج عن نقص كمية الهواء زيادة القش الناعم والشوائب الموجودة مع البذور. تقوم المروحة بدفع القش واغلفة الحبوب الى مؤخرة الآلة مع سقوط الحبوب والاجزاء الثقيلة على الغربال. وتسقط الحبوب خلال الغربال وخاصة في النصف الأول من الغربال على بريمة الحبوب النظيفة حيث ترفع الى خزان الحبوب. أما رؤوس الحبوب التي لم يتم دراسها فتحمل الى وحدة الدراس. ويمكن التحكم في سرعة واتجاه وكمية الهواء المدفوع عبر فتحات المراوح.

النقاط الواجب مراعاتها قبل بدء عملية الحصاد:

بعد مراعاة درجة رطوبة النباتات ودرجة استواء الارض والمواصفات القياسية للحقل، يجب ان يتم ضبط مجموعة من فنيات الآلة أهمها:

• سرعة دوران مضرب الجمع
• السرعة الترددية لسكينة الحصاد
• استقامة سكينة المحشة
• السرعة الدورانية للدرفيل
• السرعة الترددية للرداخات
• فتحات الغرابيل
• اتجاه الهواء من المروحة للرداخات
• ضبط ارتفاع المضرب عن سطح الارض
• ارتفاع سكينة المحشة
• سرعة بريمة التغذية وحصيرة النقل
• خلوص الدرفيل مع الصدر
• السرعة الترددية للغرابيل
• سرعة الهواء من المروحة
• السرعة الامامية للآلة

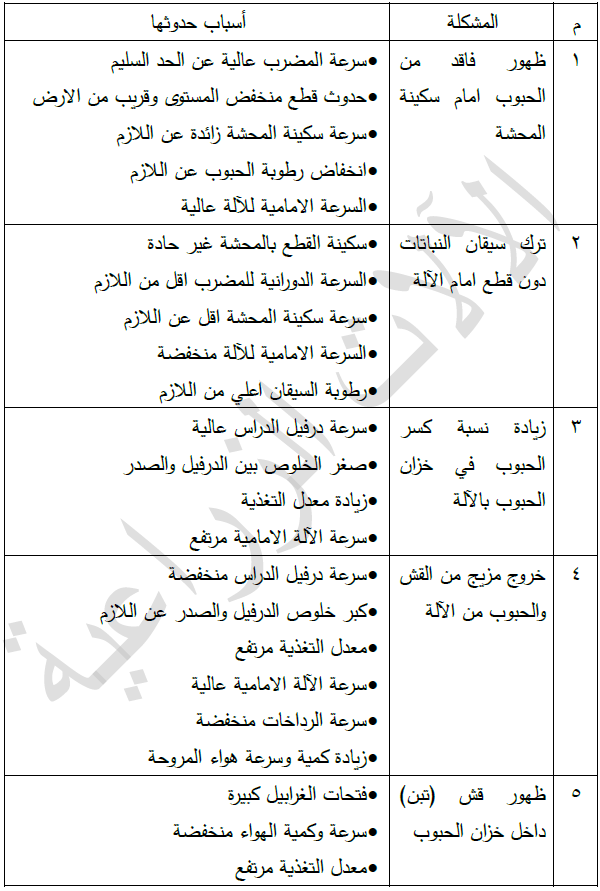

بعض مشاكل الفقد في الحبوب او درجة نقاوة المنتج من الآلة في شكل الظاهرة واسبابها:
