المنظومات البصرية

إن الغاية من المنظومة البصرية هو فصل الإشعاعات ذات الأطوال الموجية المختلفة والصادرة عن المادة المثارة ضن منبع الإثارة والشكل (١) يبين المخطط العام لمنظومة بصرية.

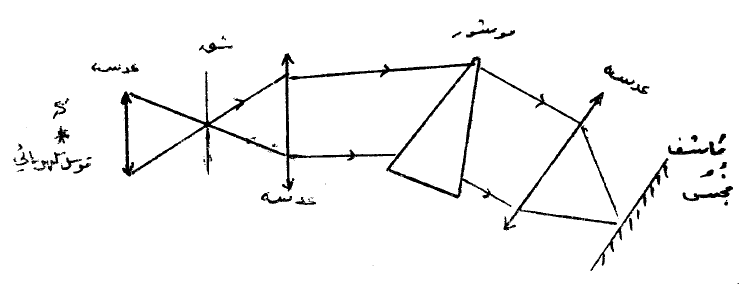

الشكل (١)

يمركز الضوء الآتي من منبع الإثارة على شق الدخول لمقياس الطيف وذلك بواسطة عدسة. يوضع الشق في محرق العدسة ودوره هو إرسال — على كل طول منظومة الانتثار — حزمة من الإشعاعات المتوازية. تشكل عادة منظومة الانتثار إما موشور كما في الشكل (2) أو شبكة انعراج دورها الرئيسي هو فصل أطوال الموجات المتجاورة بشدة. تتجمع الحزمة المنتثرة بدل خروجها من الموشور أو الشبكة بواسطة عدسة حيث تشكل على الكاشف متتالية من أخيلة الشق الذي يشكل الخطوط الطيفية.

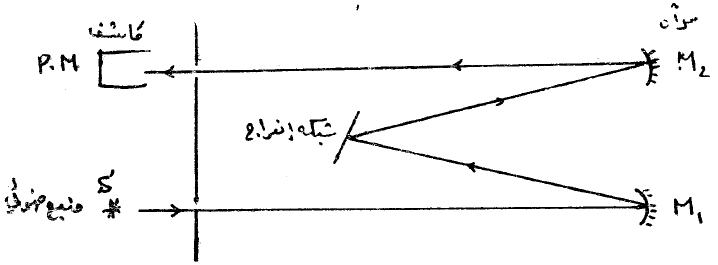

الشكل (2)

يتميز كلا من الموشور والشبكة بما يسمى بالشدة التحليلية وهي قياس إمكانية الفصل وبشكل واضح لطولين موجبين قريبين جداً من بعضهما البعض ويعطى بالعلاقة:

تعتمد الشدة التحليلية على عرض شق الدخول.

شبكة الإنعراج مشكلة من عدد كبير من الخطوط المتوازية متساوية البعد محفورة على الزجاج حيث تستخدم قانون الإنعراج:

n الرتبة ، i زاوية سقوط الأشعة ، θ وزاية الإنعراج ، D المسافة بين الخطين في الشبكة شكل (3) تحت نفس الزاوية θ نجد خطوط طيفية من المرتبة الأولى λ ومن المرتبة الثانية λ/2 ومن المرتبة الثالثة 3/λ، متطابقة ، ولإبعاد هذا التطابق يستخدم عادة مرشحات ضوئية.

إن التشتت الزاوي dθ/dλ ثابت على الأغلب لكل مجال الأطوال الموجية .
