رسم مستوي شبكي

المؤلف:  الدكتور محمد احمد آلجلالي

المصدر:  فيزياء الجوامد

الجزء والصفحة:  ......

14-6-2019

1560

رسم مستوي شبكي

1. اختيار النقطة المرجعية على البلورة

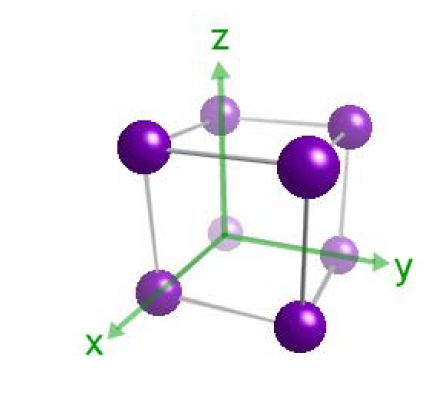

2. ارسم المحاور الإحداثية x,y,z من النقطة المرجعية

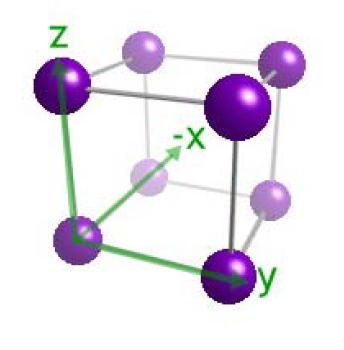

3. إذا كانت إحدى النقاط سالبة اعكس المحور

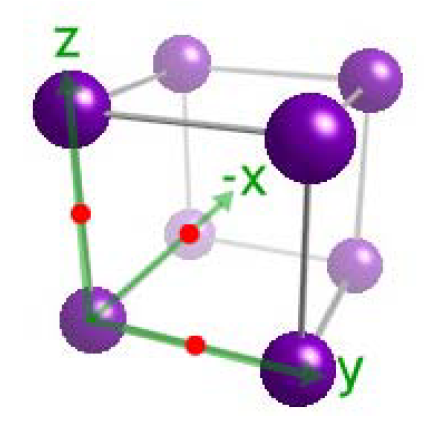

4. لرسم المستوي  اذهب إلى  –a على المحور x ، وضع قيمة b/ 2 على المحور y  ثم ضع قيمة 2/c  على المحورz.

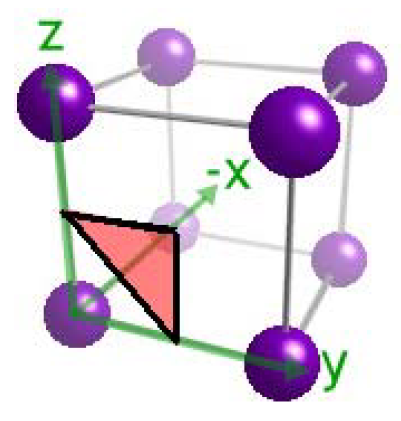

5. صل بين النقاط لتحديد حدود المستوي

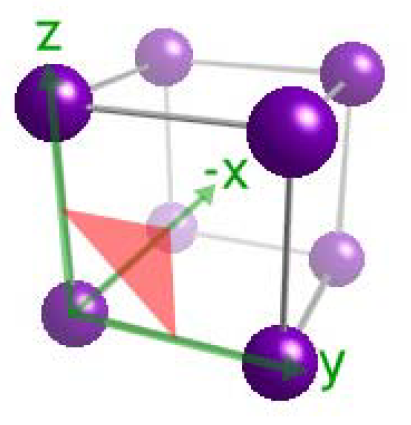

6. ظلل ما بداخل الحدود تحصل على المستوي المطلوب
