شبكات برافيس ثلاثية الأبعاد(الفضائية) (Bravais lattices in three dimensions)

المؤلف:  الدكتور محمد احمد آلجلالي

المصدر:  فيزياء الجوامد

الجزء والصفحة:  .....

12-6-2019

3288

شبكات برافيس ثلاثية الأبعاد(الفضائية) (Bravais lattices in three dimensions)

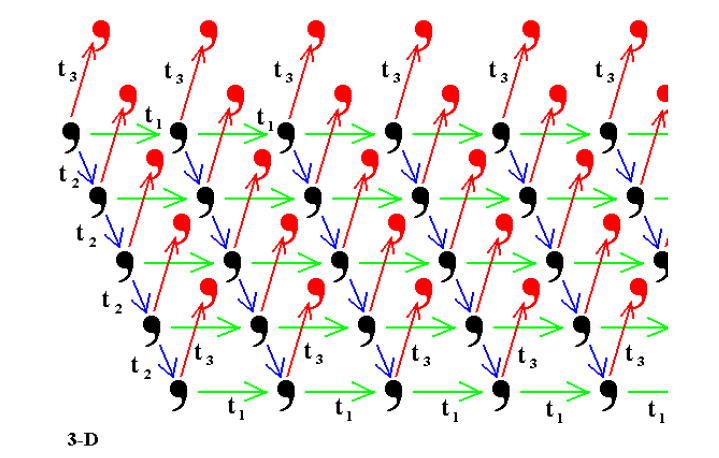

لتشكيل الشبكة الفضائية نضيف البعد الثالث للشبكة المستوية كما في الشكل التالي:

يمكن تصور عدد لانهائي من الشبكات البلورية الفضائية وذلك بحسب أطوال المتجهات الأولية للشبكة البلورية والزوايا المحصورة بينها.ولكن الحقيقة تشير إلى وجود أربعة عشر نوعا من الشبكات الفضائية فقط مصنفة إلى سبعة أصناف رئيسة، منها شكل عام ندعوه شبكة ثلاثية الميل وثلاثة عشرة شكلا خاصا .

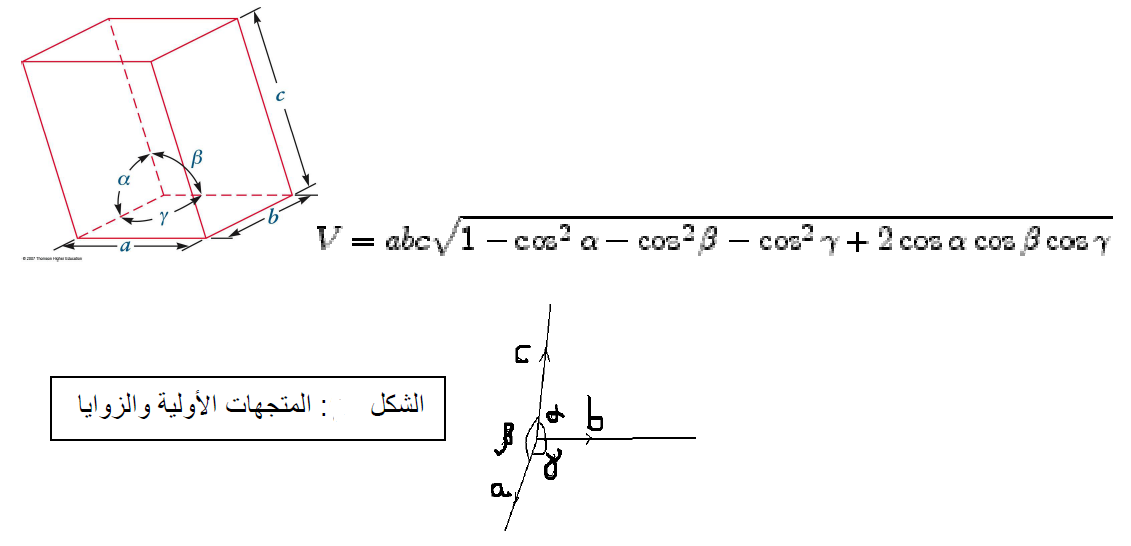

تحدد خلية الوحدة من خلال المتجهات الأولية (a،b،c) والزوايا المحصورة بينها ( α، β،γ) (يجب التأكد من ترتيب الزوايا  لان كل مرجع يضع لها ترتيب خاص) كما في الشكل التالي:

يقابل الشبكة المائلة المستوية شبكة برافيس ثلاثية الميل زواياها ليست متساوية وكذلك متجهاتها الأولية ، إلا أن هناك زوايا نظامية ومتجهات أولية تجعل الشبكة في حالة تناظر وخصوصا الشبكات المكعبة والمسدسة.
